工控机在地铁中的应用

www.cechina.cn2009.05.20阅读 13934

  随着城市人口的不断增加,发展快速轨道交通是世界上很多国家一致的共识。地铁/轻轨以其安全、舒适、方便、快捷等突出优点成为大城市改善交通结构、构筑立体交通运输网络、解决交通拥挤难题、改善城市环境的最佳方案。如何利用先进的电子化手段减少地铁工作人员的劳动强度,获取城市交通客流信息与地铁/轻轨系统运营效益的第一手资料,保证投资者的回报等成为系统运营商和投资商关注的焦点。
  一、 方案介绍
  系统采用全封闭的运行方式,以及计程、计时的收费模式。以非接触式IC卡为车票介质,通过高度安全、可靠、保密性能良好的自动售检票计算机网络系统,完成地铁/轻轨运营中的售票、检票、计费、收费、统计等票务运营的全过程、多任务自动化管理。
  1. 系统组成
  系统主要由中心系统、车站系统、终端设备和车票四部分组成。
  终端设备包括出/入站检票闸机、自动售票机、车站票务系统、自动充值机、自动验票机等现场设备。车票有单程票、储值票、特殊票。

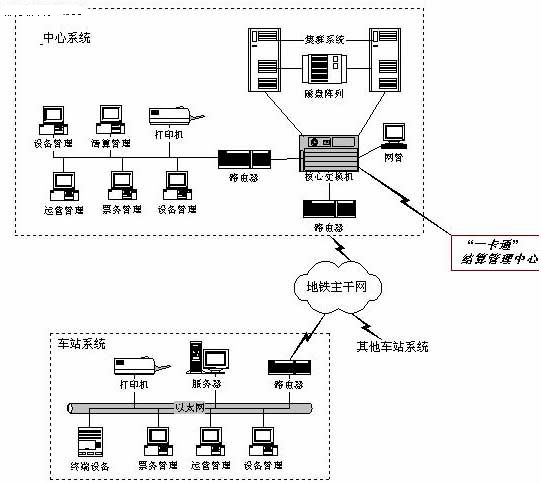

  2. 系统网络结构

系统网络结构

        系统的中心计算机局域网系统和位于各车站的局域网系统通过SDH传输网连接在一起,构成的网络系统。可通过公用数据网接入城市 "一卡通"网络系统。

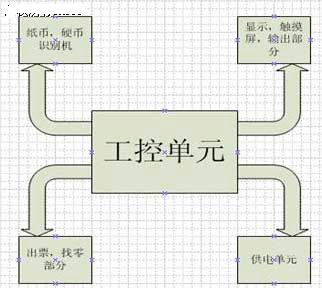

  而此系统的终端设备的自动冲值机CONTROL ENGINEERING China版权所有,自动售票机使用的就是工控机搭载相关设备组成内部基本拓扑图:

工控机搭载相关设备组成内部



  工控单元在机器内扮演一个大脑的职业CONTROL ENGINEERING China版权所有,将乘客的输入信息CONTROL ENGINEERING China版权所有,通过以太网,连接主干网,与服务主机通信,完成价格核算控制工程网版权所有,而同时记录放入的钱币数量,决定出票与否。
  然后完成乘客选站CONTROL ENGINEERING China版权所有,购票的动作。

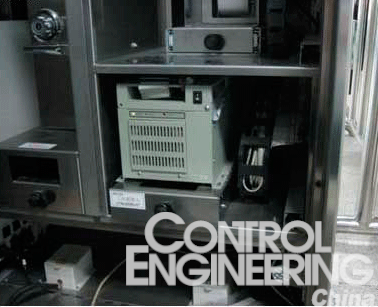

  机器在内部的摆放图:

机器在内部的摆放图

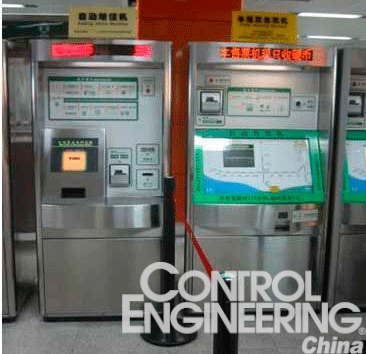

  售票机,充值机的外观:

售票机

  项目的充值机,售票机的工控单元均选用的高性能,高稳定可靠的PIII级别机器,该套系统解决方案在开通地铁以来,一直处于良好的工作状态之中。深受客户,以及广大乘客的好评。
