系统介绍:
煤碳是关系我国国计民生的重要能源之一,全国有煤矿数量达到十万个,在我国有以千万计的煤碳工人从事这方面的生产工作。但由于我国的煤碳生产技术比较落后,安全措施不到位,导致煤矿瓦丝爆炸,矿井塌顶,坑下突水,矿井严重缺氧等等事故时有发生,对煤碳生产工人的生命安全造成了极大的威胁
CONTROL ENGINEERING China版权所有,也给国家带来了重大损失。因此保证煤碳生产工人的生命安全,提高煤碳生产技术和安全监测措施也了煤矿亟待解决的问题。
系统要求: 能够将矿井,坑道里面的一些影响煤碳生产安全外来参数,包括空气的瓦丝含量、井下水位、氧气含量、顶板压力等外来参数实时的采集到煤矿管理中心,在管理中心服务器得到这些数据后,通过软件对采集来的这些数据进行实时的分析
控制工程网版权所有,来测评这些数据是否合格,从而来确定矿井,坑道生产条件是否安全,从而为安全生产提供有利的保障。要求使用
研祥产品搭建完整的采集,通信,软件处理,报警系统。
硬件的要求:
1、煤矿井下开采,地面潮湿,阴暗且灰尘密布所用计算机设备必须防潮,防灰尘;
2、要实时的采集到影响安全的外来环境参数,所用计算机设备必须能长时间的稳定工作,具有高可靠性;
3、煤矿由于地势高低不平,所用设备必须容易安装维护;
研祥的解决方案:
工业计算机:在各煤矿坑道的上下游两端各安装了一台研祥工业控制计算机祥锐II-P24D22,祥捷II-P10S12,用于处理采集到的信号,并进行对数据进行软件分析处理。
数据采集模块:ARK-24017, ARK-24018
控制工程网版权所有,ARK-24042对地下水位,顶板压力、瓦丝含量
CONTROL ENGINEERING China版权所有,井内的温度,氧气含量等数据进行采集,同时他们还可以采集井口
传感器风压、风的流量,判断风机是否运转。
现场仪表:压力
变送器、温度变送器、水位传感器,瓦丝含量探测器
CONTROL ENGINEERING China版权所有,氧气含量探测器

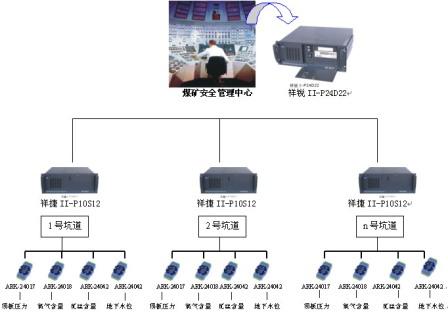

系统原理图:
研祥选用的产品:
1、 研祥工业控制计算机原装整机:祥锐II-P24D22,祥捷II-P10S12;
2、研祥ARK-24000系列远程I/O数据采集模块:ARK-24017, ARK-24018
控制工程网版权所有,ARK-24042, ARK-24043
3、研祥串口扩展卡:PCL-743B/745B
