电压互感器副边极性接线对电能表计量影响分析

发布时间:2009-10-28     作者:窦圣霞

摘要: 文章对电压互感器副边极性接线进行分析,并通过实例进行更正系数的计算及电能表计量情况的解释,阐述了电压互感器接线正确的重要性。
        0 引言
        电能表的接线自从规定电流线为四线制后CONTROL ENGINEERING China版权所有,错误几 率明显降低,且错误形式也比较简单。但是由于一些安 装单位或用户自己在电压互感器安装接线时经常会发 生一些错误,从而造成电能表错误接线复杂化。本文根 据本人现场实际工作发现的一些事例www.cechina.cn,对两台单相电压 互感器V /V接线,电压互感器发生副边极性接线错误 时电能表端的相量及电量的追退进行了分析。
        1 两台单相电压互感器的连接方式
        当电压互感器原边电压比为V1 /V2 时控制工程网版权所有,可采用V, V0接法,接线图如图1,相量图如图2所示。


电压互感器V /V0接线图



图2 电压互感器原边与 副边在一起的电压相量图

        电压互感器V 型接线,常出现副边极性反接错 误,例如AB相电压互感器副边绕组极性反接CONTROL ENGINEERING China版权所有,错误 接线如图3所示,此时原边相量UAB与副边相量Uab 相差180°,原边电压相量UBC与副边电压相量Ubc同 相www.cechina.cn,原边电压相量UCA滞后副边电压相量Uca 90°,电 压Uca量值提高为正确接线时的3倍。相量图如图4 所示。


电压互感器AB相副边极性反接的接线图

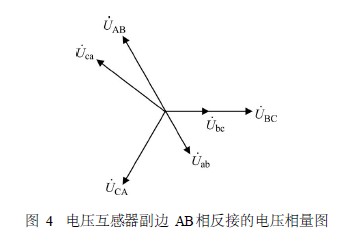

       图4 电压互感器副边AB相反接的电压相量图


        2 三相三线电能表的接线相量分析
        正常情况下,我们采用两只电压互感器V, V0型 接线,电能表接入电压A、B、C,电流回路分别接入Ia、 Ic ,接线图如图5,相量图如图6所示。pdf
