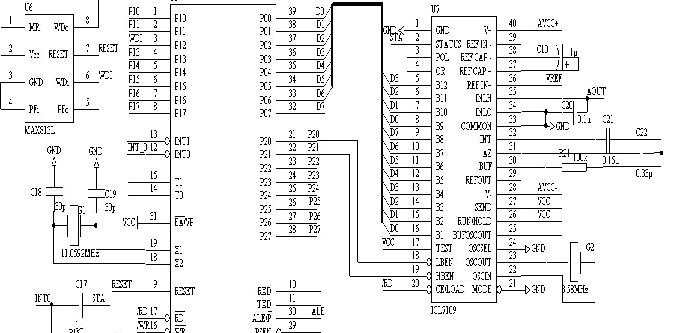

图3 89C51与ICL7109接口电路图

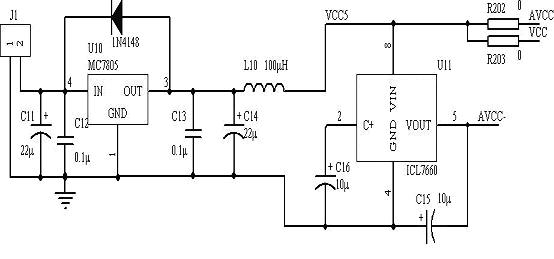

系统电源电路如图4所示控制工程网版权所有，因放大器MAX4108和ICL7109都需要－5V电压，通过＋5V～－5V的电源极性变换器ICL7660实现－5V输出控制工程网版权所有，同时为减小电源对电路的干扰及地弹噪声CONTROL ENGINEERING China版权所有，各电源应通过电容合理去耦。
&nbs
p; 图4 电源电路
总结
AD8302将测量幅度和相位的能力集中在一块集成电路内，使原本十分复杂的幅相检测系统的设计简化，而且系统性能得到提高。据此设计的多路幅相检测电路在试验中性能良好。
用户中心
-
子站 -
技术 -
社区
AD8302在幅相检测系统中的应用
来源：中国电子科技集团2006.10.26阅读 8730
0CONTROL ENGINEERING China版权所有，在中断处理子程序中读取数据。幅相的选择通过P1.0和P1.1实现CONTROL ENGINEERING China版权所有，二者的转换通过定时器0中断实现。电路连接如图3所示。ICL7109时钟电路选择晶体振荡器，为了使电路具有抗50Hz串模干扰能力，A/D转换应选择积分时间（2048个时钟数）等于50Hz的整数倍，系统选择 3.58MHz晶振。基准电压选择AD8302的1.8V电压基础输出，这样，模拟输入经MAX4108放大2倍后满足满度输出。另外，ICL7109的积分电阻RINT、积分电容CINT、自动调零电容CAZ及基准电容CREF都需要合理设置。
版权声明：版权归控制工程网所有，转载请注明出处！
