对RF工程师来说,这意味着测试测量工具必须能够象窄带信号一样有效测量宽带信号。但直到现在,由于缺少带有预选滤波器的频谱仪,不能在没有明显失真的情况下处理当前宽带信号CONTROL ENGINEERING China版权所有,这使得测量宽度超过40 MHz的信号一直是一个挑战。
频谱仪为什么要采用预选技术
在考察泰克最新推出的RSA6120A实时频谱仪怎样解决这个问题前,让我们先看一下预选技术的重要意义。
自E.H. Armstrong在1918年发明超外差技术以来,包括频谱仪的所有类型的无线接收机都采用相同的信号下变频方法。尽管这种架构拥有众所周知的优势,但它有一个缺点,即会同时打开大量的频谱窗口。这意味着在这些窗口出现的信号会在频谱仪中转换,使所需的信号失真。此外,采用谐波混频技术的频谱仪会生成大量的假信号,这些信号出现在仪器显示屏上,很难或不可能把真信号与假信号区分开来。

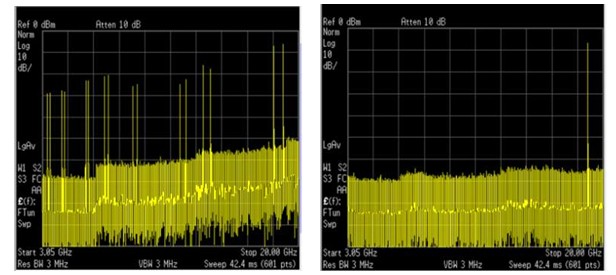

对这个问题,在频谱仪中,最常用的解决方案是使用可调谐预选滤波器,从本振谐波中去掉不想要的混频器图像和响应。在微波频率上,传统频谱仪中的预选滤波器基于钇铁榴石(YIG)技术。磁场内部控制的YIG球体动作会产生从频谱仪信号路径中去掉不想要的图像和响应所需的滤波通带谐振。对窄带信号,YIG滤波器也很有效CONTROL ENGINEERING China版权所有,如下图所示。
YIG滤波器 – 仅窄带
首先,YIG预选滤波器本身是窄带设备,在滤波通带中有着明显的相位变化,在信号接近滤波器边缘时会变得更糟。因此,在测量宽度在40 MHz以上的信号时,必须绕过YIG预选器。
但问题还不止于此。即使在试图通过校准来校正这些不一致性时,调谐机制本身仍会使这些校准失效。调谐通过改变施加在YIG晶体上的磁场实现。当这个磁场调谐到不同的频率,然后再调回到第一个磁场时,磁结构中的磁滞效应会导致其不能恢复到以前使用的精确频率。
在每次调谐变化时,这都会导致相位校准不一致。如果这还不够控制工程网版权所有,在大的频段中扫描调谐时,扫描通过通带的幅度和相位会有小的不一致性。此外,小的不一致性会在一定程度上以不可预测的方式随温度变化。

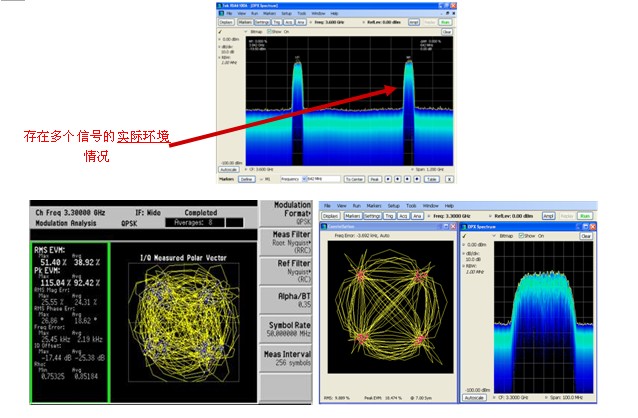

由于存在这些局限性,传统频谱仪采用的解决方案是在测量宽带信号时简单地绕过YIG预选滤波器。如果我们在新墨西哥罗斯威尔带屏蔽的飞机棚中进行测量,那么这种方法可能会很好。但在实际环境中,在被测信号邻近区域,几乎总是存在多个信号。
还应该指出的是,预选技术还有另一个重要功能:隔离内部信号,防止信号从RF连接器中辐射出去。更具体一点,预选功能防止内部本振(LO)从前面板连接器中泄漏出去。这一能量可能会损坏被测设备,在转换操作中,会披露操作人员的位置。
一种较好的预选滤波器
