PKS系统在石油钻井平台上的应用

www.cechina.cn2009.09.21阅读 23588

        1.引言
        中油海9/10升降式钻井平台中控系统采用PKS系统。这是霍尼韦尔公司的自动化系统第一次应用于钻井平台上。经由CCS(中国船级社)认证,符合认证标准。
        2.系统介绍
        PKS(Process Knowledge System) 是过程知识系统的简称。PKS控制系统是 Honeywell在2002年6月推出的新的中型控制系统。它集合了Plantscape系统组态方便的特点www.cechina.cn,又集合了TPS控制系统硬件上的优点而推出的一款全新的DCS控制系统。
        2.1 本系统框架如下:

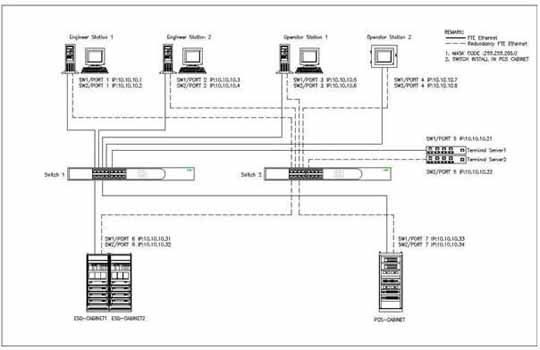

系统框架


        在本PKS系统中,含有2个FSC(FAIL SAFE CONTROLLER )机柜,一个PCS机柜.FSC用于火气系统的逻辑关断www.cechina.cn,PCS柜用于船体状态的监测.系统之间采用FTE(容错以太网连接).含有冗余的两台服务器,和两个监测用的STATION站.
        (1)服务器冗余: PKS过程系统的服务器可以冗余配置,以提供更高等级的可靠性。采用一对配置相同的服务器www.cechina.cn,以主/备结构方式相互支持。当主服务器出现故障时CONTROL ENGINEERING China版权所有,从服务器采集数据,并为操作站提供数据服务。主服务器通过冗余网络传送数据库中的所有数据处理信息到从服务器控制工程网版权所有,使得主从服务器之间同步。
        (2)网络冗余\交换机冗余: 设备之间用HONEYWELL的容错以太网连接 (即H型,保证有4条通讯路线)。
        2.2 硬件配置
        (1)FSC系统硬件由 Central Part 卡件和I/O卡件两部分组成。
        Central Part简称CP,包括CPU、COM(通讯卡)、WD(系统状态监视卡、或称看门狗卡)、DBM(诊断和电池卡)、以及VBD(竖向总线驱动卡)。
        I/O卡包括DI卡、DO卡、AI卡、以及AO卡。
        Central part卡件和I/O卡件之间的通讯构成如下:
        VB连接VBUS(竖向总线),VBUS连接HBD(水平总线驱动卡),HBD连接HBUS(水平总线),HBUS再连接I/O卡件。
        柜内还有端子和继电器。
        (2)PCS柜硬件配置

PCS柜硬件配置


        由一块FTEB(容错以太网桥)卡、一块C200(控制器)卡、两块CNI(CONTROL NET)卡和I/O组成。

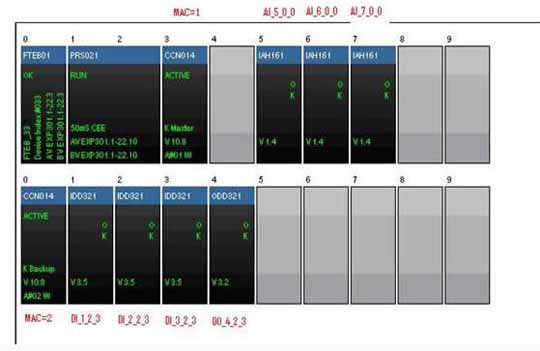

        上图为卡件状态监测页。
        图中FTEB01:FTEB卡;
        PRS021:C200卡;
        CCN014:CNI卡;
        IAH161:AI卡;
