在城市污水处理厂的管理方面,早期主要是由技术人员现场检测、调试,由于处理厂的处理构筑物较多,需要进行实时检测的项目指标多而复杂,例如:进出水pH值、进水流量、曝气池溶解氧量等等www.cechina.cn,如要对这些指标逐一实时检测控制工程网版权所有,无疑会耗费大量的人力物力。随之我国工业化进程的迅速发展,自动控制系统渐渐应用到污水处理工艺过程监测过程当中,并且取得了相当好的效果,既节省了人力资源又节约了能源,有着广阔的发展前景。近年来,各地相继利用外资建设了一批城市污水处理厂,将先进的工艺及设备引进国内,在提高工艺设备技术水平的同时,控制系统和管理水平也
发达国家在二级处理普及以后投入大量资金和科研力量加强污水处理设施的监测、运行和管理,实现了计算机控制、报警、计算和瞬时记录。美国在20世纪70年代中期开始实现污水处理厂的自动控制,目前主要污水处理厂已实现了工艺流程中主要参数的自动测试和控制。80年代以来在美国召开了两次水处理仪器和自动化的国际学术会议,会上发表的数百篇论文反映出水处理自动化已发展到实用水平。与国外相比,我国污水处理自动化控制起步较晚,进入90年代以后污水处理厂才开始引入自动控制系统,但多是直接引进国外成套自控设备CONTROL ENGINEERING China版权所有,国产自动控制系统在污水处理厂应用很少。
湛江市赤坎水质净化厂简介
本文以广东省湛江市赤坎水质净化厂为例,简要介绍了自动化控制系统在该厂污水处理工艺过程中的应用情况,并提出了尚需解决的问题。

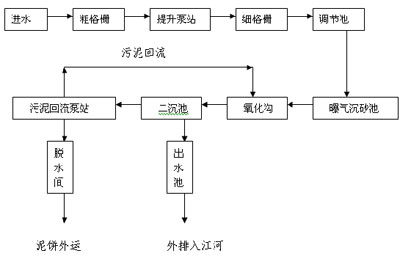

赤坎水质净化厂是湛江市的重点工程,一期工程日处理量为5万吨/天,主要生物处理工艺采用的是“A2/O微曝气氧化沟”法。该厂的处理工艺流程如下:
该厂采用的自动化控制系统主要包括以下几个部分:中央控制室监控设备,可编程控制器(PLC)部分,检测仪表部分,避雷部分,闭路监控部分。目的在于使厂方能够及时了解和掌握污水厂处理过程的运行工况、工艺参数的变化及大小、优化各工艺流程的运行,保证出水水质,降低处理成本,节省能耗,提高运行管理水平,使污水处理厂能长期正常稳定地运行,取得最佳效益。
系统控制说明
该厂主要在以下工艺过程中设置了自动控制系统:
1 在粗、细格栅前后均设置了超声波液位差计,并在现场及中央控制室电脑显示器上实时显示粗、细格栅前后液面的液位差值。根据本厂的处理水质水量设定了工艺值,当前后液位差值大于或等于该工艺值时,可以自动实现对粗、细格栅的连锁启停。
2 在进水管中安装了电磁流量计,实时测量进水流量并在现场及中央控制室电脑显示器上显示预处理进水泵站的液位值,并自动根据该液位值的高低控制三台进水提升泵的启停,使三台提升泵的运行时间基本上保持平衡,并在电脑上显示出各台提升泵的启停状态。在调节池中设置了pH计,可以测定瞬时进水pH值,以反映进水水质是否符合处理要求。进水pH值的设定要求范围是4.0~9.0,当进水pH值不在此范围内时,中控室电脑上会发出声光报警信号www.cechina.cn,并自动关闭进水闸门,以保证出水水质。
3 在氧化沟厌氧池中设置氧化还原电位(ORP)在线测定仪一台,在缺氧池及好氧池中分别设置溶解氧(DO)在线测定仪两台,在现场及中控室电脑上均可实时显示测定值,本厂的氧化沟厌氧池ORP一般在-200mv左右;缺氧池DO一般在1.0 mg/L左右;好氧池DO一般在2.0~2.5mg/L左右。当监测到的实时值不在设定值范围内时,中控室电脑上会发出声光报警信号www.cechina.cn,工作人员可据此决定鼓风机开启的台数和曝气量,在保证溶解氧在正常范围内的基础上为用户节省了能源消耗。并通过切换主机、副机的运行状态,使三台鼓风机的累计工作时间基本相等。
4 在好氧池中设置污泥浓度计两台,实施监测好氧池中的污泥浓度,当池中污泥浓度较大时,会及时减少二沉池中的污泥回流量,增加排泥;当浓度较小时时控制工程网版权所有,会适当增加污泥回流量。以上控制过程均可以在中央控制室内根据监测数据进行远程控制。
5 在二沉池中设置一台泥位计,当在线监测泥位值偏高时,可自动调节刮吸泥机、排泥设备,将剩余污泥外排,防止沉淀污泥发生腐败。
6 在出水池中设置pH计、COD在线测定仪、污泥浓度计各一台,并在现场及中控室实时监测显示测定值,工作人员可随时掌握出水水质情
