1 前言
对于数字化伺服电机控制系统,转矩环的性能直接影响着系统的控制效果,电流采样的精度和实时性很大程度上决定了系统的动、静态性能,精确的电流检测是提高系统控制精度、稳定性和快速性的重要环节,也是实现高性能闭环控制系统的关键。在伺服电机控制系统中,电流检测的方案有多种,常见的一种方案是使用霍耳传感器[1],将电流信号经过电磁转换,变换为直流电压信号输出,然后,通过运放和比较器构成的处理电路处理后控制工程网版权所有,输入到处理器;另一种方案是,取采样电阻两端的电压,经线性光藕或者隔离放大器进行信号隔离,调理后接A/D转换器输入进行数字化,获取电流的采样值,而数字化的过程即可以利用处理器中的A/D转换通道实现[3] [4],也可以利用根据 原理实现的模拟量直接转换为数字量的隔离调制芯片来实现[2]。本文通过对这三种方案分别进行电路设计和具体实验后所得结果的比较分析,对三种方案各自的特点有了清晰的认识,这有利于基于不同的条件选择合适的方案来提高伺服控制系统的整体性能。
2 伺服电机控制系统简介
本系统采用交直交电压型变频电路CONTROL ENGINEERING China版权所有,主电路由整流电路、滤波电路及智能功率模块IPM逆变电路构成
伺服电机控制系统中电流采样的作用就是检测交流同步电动机的三相定子电流并转换成相应的信号输入到DSP中,再由DSP的AD模块转化成数字量进行处理。因为本文研究的是三相平衡系统Ia+Ib+Ic=0,因此只要检测其中的两路电流,就可以得到三相电流。
图1 全闭环立式加工中心的控制框图
3 三种电流采样方案的分析与比较
3.1 利用霍耳传感器采样电流
3.3.1 LEM霍耳传感器介绍
采用霍尔电流传感器(LEM模块)-- LA25-NP对电流进行检测。霍尔器件根据磁补偿原理制作而成,它可传感从直流到数百千赫兹的信号。它突出的特点是在整个工作区域内输出特性是线性的,功耗小,重量轻,温度稳定性好,测量频带宽,能测量各种波形的电流,而且电隔离,输出为电压信号或电流信号,精度普遍较高,因而使用极为方便可靠,是理想的电流传感器;但是成本较高。
3.2.1 电流采样电路设计

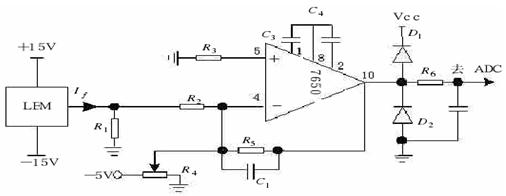

电流采样电路如图2所示,由于TMS320F2812片内的ADC模块要求输入0~3V的单极信号,必须将LEM输出的小电流信号转换为电压信号,再经过放大滤波后输入DSP。因此,设计了如图2所示的电路来进行信号的转换,图2中R1为霍尔传感器件所允许的负载电阻,考虑到霍尔器件的输出电流信号较弱,选用运放构成反相放大器,反相放大器的输入阻抗很高,R2的影响可以忽略,反相端通过可调电阻输入的参考电压为2V,设定电机的最大启动电流为 20A,当I = 20A时,对应的ADC输入为3V;当I = -20A时,对应的 ADC输入为0V;I = 0时,ADC的输入为1.5V,将具有正负极性的电流反馈信号转换为单极信号送入DSP。
图2
3.3.2 电流采样实验数据

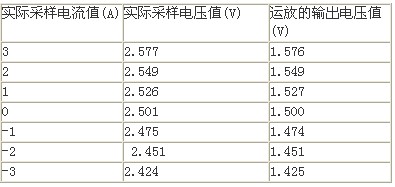

表1中的数据为电流检测电路的实验数据,从表中数据可知相对误差均小于 1%,说明采用LEM霍尔传感器检测电流具有较高的准确度。
表1
3.2 利用采样电阻结合A/D转换隔离调制芯片采样电流
3.2.2 7860以及接口芯片0872介绍[5]
HCPL-7860/0872是Agilent公司的两款用于隔离A/D转换的IC,其典型应用电路如图3所示,其中HCPL-7860为隔离调制器部分,HCPL-0872为数字接口部分www.cechina.cn,它们一起组合成一套隔离可编程双芯片A/D转换器。HCPL-7860/0872组成的可编程A/D转换器具有12位的线性度,转换时间为800nS,可提供5种转换模式,输入电压范围为-200mV~+200mV,单5V电源供给CONTROL ENGINEERING China版权所有,HCPL-7860内部分为转换编码模块和译码模块,转换编码模块包含一个式过采样A/D转换器,它将输入的低带宽模拟电压信号转化为一位高速串行数据流
