在现代通信、雷达和声纳系统中，随着实时处理要求的不断提高，对数字信号处理系统也提出了更高的要求。板载多片高性能的DSP芯片CONTROL ENGINEERING China版权所有，配合大容量的SDRAM，可以很好地满足上述要求，并且已经成为了数字信号处理系统发展的趋势。采用CPCI总线集成系统，可以方便主机进行调试，控制和管理DSP系统。系统中的主机接口可以使主机通过CPCI总线访问板上的DSP和SDRAM芯片，这是多DSP系统设计的关键点之一。

    　不同于以往简单地使用一个CPLD进行粘合逻辑设计，本文提出了一种基于双状态机＋Cache，预存预取的主机接口设计结构。在主机接口中设立了一个Cache，降低了CPCI总线与板上DSP和SDRAM芯片的耦合度，并且设计了两个独立状态机分别进行控制。这显著提高了主机访问DSP和SDRAM的速度，为DSP系统的应用提供了更广阔的平台。本文详细阐述了如何完成CPCI总线和DSP、SDRAM芯片间的数据传输，分析了设计难点，并给出了逻辑框图。

　　1 系统设计方案

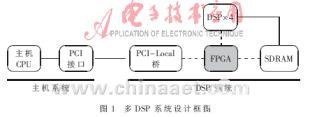

   　 图1是系统设计框

图，系统采用PLX公司的PCI9656接口芯片，它可以很方便地将时序相对复杂的PCI协议转化为相对简单的局部端访问协议。在基本不损失性能的同时，简化了逻辑设计要求，使开发者可以更为关注后端数据接口问题。


  　  FPGA采用Xilinx公司的X2V1000控制工程网版权所有，它有近100万门的逻辑资源和720KB的BlockRAM，可以灵活搭建控制逻辑和Cache缓存。
 　   DSP采用ADI公司的ADSP-TS201Swww.cechina.cn，共有4片，工作频率是600MHz，总共可以提供14.4GFLOPS的运算能力[1]。
  　  SDRAM采用Hynix公司的HY57V561620C控制工程网版权所有，容量共有128MB，可以基本满足数据存储的要求。

　　2 FPGA的接口设计

　　2.1 FPGA在系统中的作用

    　FPGA主要实现如下功能接口：(1)DSP接口。提供一个PCI Local总线到DSP共享总线的界面控制工程网版权所有，完成两套总线之间的逻辑仲裁及读写控制信号等；(2)SDRAM接口。提供一个PCI Local总线到SDRAM总线的界面；(3)FLASH接口；(4)链路口；(5)Register管理模块。图2给出了FPGA的各种接口与系统其他部分的关系图。本文将重点讨论主机和DSP、SDRAM间的访问。




　　2.2 设计思想

   　 PCI局部端的时钟是66MHz，而DSP共享总线为100MHz，时钟的不匹配会给逻辑设计提出很多时序方面的问题。另外，PCI局部端数据总线是32位，而SDRAM数据总线是64位，如何匹配数据宽度也是一个问题。而且PCI局部端和DSP、SDRAM在控制时序上也有很大差别。

   　 图1中显示的是共享总线结构，DSP、SDRAM和FPGA都挂在DSP的外部总线上。DSP之间的通讯可以使用DSP总线；各个DSP访问SDRAM时，也要选择DSP总线；而且当主机访问DSP通讯时，也会不可避免地使用DSP总线。因此不难得出这样的结论：DSP总线将可能成为系统的瓶颈所在。所以在设计主机接口时，必须提高总线的使用效率，减少申请DSP总线的次数，每次申请使用DSP总线时都要尽可能多地传输数据。

    　在微处理器设计中，Cache被用来缓存数据、解决高速CPU访问低速存储器时的瓶颈问题。为了解决上述两大问题，在FPGA的设计中也采用了类似Cache的结构来隔离不同总线间的传输。在Cache的两边有两个状态机来控制Cache的读写和总线数据的访问。使用Cache后，DSP共享总线和PCI局部端总线将被去耦合，这样可以使两级总线的数据
