无线传感器开发系统的设计及实现

来源:www.71168.cn2007.06.07阅读 2517

  微电子和无线通信技术的飞速发展,使得低功耗、低成本、体积微小的传感器网络的研制成为可能。这种网络的节点被放置在目标区域中,自组网络,采集数据,通过无线通信设备将数据经多跳传送到基站www.cechina.cn,由Intemet或其他有线网络传到用户终端。传感器网络的应用非常广泛,可用于环境检测、军事探测、医疗保健等各个部门。它的应用将对人们的生活方式产生深远的影响,该技术被美国《商业周刊》评为未来四大高技术产业之一。

  本文介绍了一种无线传感器开发系统的设计方法.包括节点和开发板。节点具有功耗低、通用性好的特点,带有多种传感器,可以感知温度、湿度和光等,并带有扩展口。开发板用于配置节点和下载程序。开发板具有友好的上位机用户界面,并支持多种编译系统生成的不同目标文件格式。

  1 节点的硬件设计

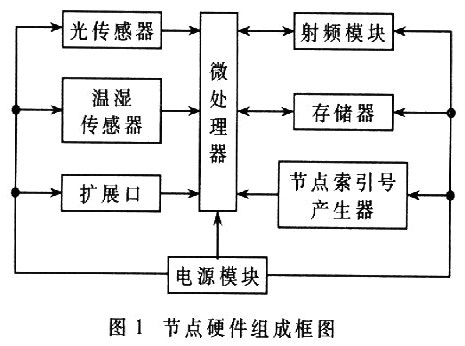

  传感器节点的硬件结构主要由传感模块、处理模块、通信模块和电源模块组成。传感器节点一般采用电池供电,由于节点放置在危险或不易到达的区域,更换电池几乎是不可能,因此节能成为设计的关键技术,此外,还要控制成本和体积。设计的节点硬件框图如图1所示。

无线传感器开发系统的设计及实现



  1.1 微处理器模块

  微处理器选用ATME

L公司的ATMELGAl28L。该芯片功耗低,且有多种睡眠模式;多个中断源,53个10口,可以连接多个传感器扩展口;内带8路 10位A/D转换器,可以将传感器送来的模拟信号转换为数据信号;双向I2C串行总线接口;主/从SPI串行接口;可编程串行通信接口;JTAG和SPI 在线编程方式等。该芯片的丰富资源可以满足节点数据处理和传输的要求,尤其是六种不同的睡眠模式,特别适合有能量限制的应用。

  存储器存放待处理或接收的数据.选用Mierochip公司的25AAl024。该芯片的存储量为1024KB,功耗低,读写方式为SPI,占用10口少。节点索引号产生器选用MAXIM公司的DS2411,用来产生48位随机数,作为节点的惟一标识号。

  1.2 射频模块

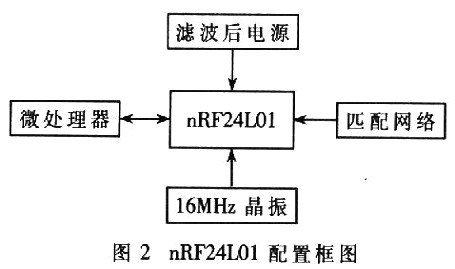

  射频芯片的选取直接影响节点的功耗,因为节点消耗能量的近2/3都用于无线收发。选用的射频芯片为NORDIC公司的nRF24L01。该芯片功耗低。在相同工作模式下,比Chipcon公司的CC2420芯片节省近l/3的能量;工作于2.4G~2.5GHz ISM频段;支持高速跳频;体积很小;外围器件少,配置简单www.cechina.cn,且使用两层PCB板,节省成本。nRF24L0l配置框图如图2所示。
  无线传感器开发系统的设计及实现
  nRF24L01与微处理器相连只需6根信号线,其中4根是SPI信号线,与ATMELGAl28L的SPI口相连;其余一根为片选,另一根用于中断请求。

  射频电路要取得好的RF性能,PCB设计必须合理。nRF24L01的供电电源必须经过良好的滤波,并且与数字电路分开;避免长距离走线;在射频信号输出部分,根据发送功率设置滤波网络,以实现阻抗匹配,使到达天线的信号最强。要防止高频信号泄漏,否则会对发射信号造成很大干扰。由于天线要散播电磁能量,需选用Q我较小的器件。制作PCB板时,在器件周围覆铜,以提高抗干扰性能。

  1.3 传患器模块和扩展口

  板上设有一光敏电阻感应光信号CONTROL ENGINEERING China版权所有,由于是模拟信号,需接入ATMELGAl28L的AD引脚进行AD转换后才可处理。板上还装有一数字型温湿度传感芯片SHT15www.cechina.cn,可感知温度和湿度,精确度较高,且功耗低,采用I2C读写,占有IO口很少。

  为了让节点具有更广泛的应用,节点板上接有扩展口,其中有I2C口、AD口和中断口等,用来连接其他传感器。

  1.4 电源横块和电能消耗

  节点有两种供电方式,在实验室调试和测试时通过开发板供电,在外界环境中工作时,用2个AA电池供电。为了防止2个电源之间的干扰,在板上加有一个手动开关。

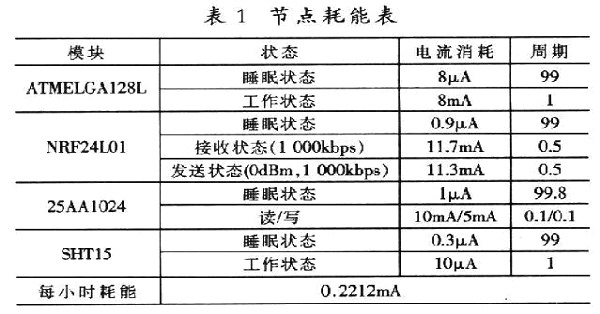

  因为电能的消耗决定了传感器节点的使用寿命,在节点的软、硬件设计时,必须充分考虑能源的有效性。节点在各种运行模式下,必须关闭不必要的模块以节省能量。当通信采用节点定时关闭和打开的协议且关闭与打开的时间比为1:99时,使用2节1000毫安时(mAhr)的AA电池供电,节点耗能如表1所示。
   无线传感器开发系统的设计及实现

点击看原图


  在上述工作模式下,如果用2节1000mA-hr的AA电池供电,则节点寿命为12.55个月。此值是在最大发送功率情况下计算的。当发送功率和收发速率变小时,耗能更少,传感器的寿命会更长。

  2 开发板的硬件设计

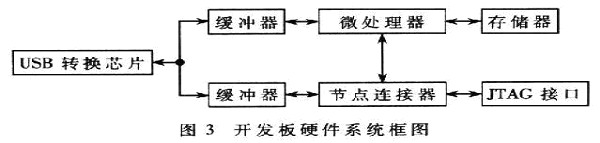

  开发板的硬件系统框图如图3所示。
   无线传感器开发系统的设计及实现

点击看原图


  节点CPU的JTAG口接在开发板上。如果使用JTAG口下载和调试程序,则需要JTAG下载器。为此,设计了另一种下载方式CONTROL ENGINEERING China版权所有,即串行下载。CPU通过 USB口接收上位机的代码,然后通过SPI口下载到节点CPU的FLASH。CPU为中心控制模块,接收上位机的各种命令并进行相应处理。CPU芯片选用
