在液压件上，常用到电磁铁来产生吸力，推拉阀芯控制工程网版权所有，从而控制液流的方向、压力和流量。这类电磁铁一般称为阀用电磁铁（下面一律简称电磁铁）。在控制系统中，电磁铁起着承上启下的作用，他将电能转化为机械能，推动液压阀动作。严格地讲，电磁铁包括电磁线圈和衔铁动作机构CONTROL ENGINEERING China版权所有，在市场上，二者也是成套供应的。在工程机械维修中，遇到的电磁线圈烧毁的情况很普遍。因此www.cechina.cn，我们这里所说的电磁铁，主要指电磁线圈。

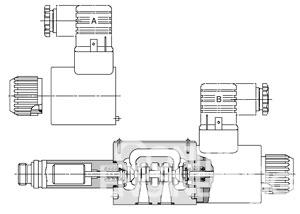

图1. 普通电磁阀使用开关式电磁铁

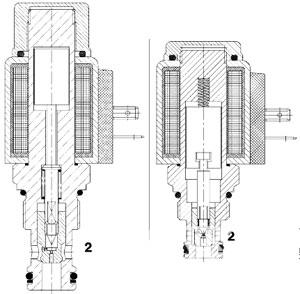

图2. 衔铁与线圈的相对位置决定阀芯是受推力还是拉力

       电磁铁包括开关式和比例式两种，开关式电磁铁常被安装在换向阀上CONTROL ENGINEERING China版权所有，用来控制阀的换向、系统的卸荷和加载等；比例式电磁铁安装在各类比例阀上，用来控制液流的方向、压力和流量。不少比例压力阀安装在电控变量泵上，可以控制泵的和流量和方向。

       比例式电磁铁具有一个在其行程上，至少是在其工作行程内，电磁力很大程

度上保持不变的特性，以此区别于普通开关式电磁铁。这一吸力特性，是通过工作气隙的特殊造型和导磁体磁力的引导而形成。开关式和比例式电磁铁的差别并不完全取决于电磁铁本身，比例电磁铁通最大电流时相当于开关式电磁铁，开关式电磁铁通不同的电流时也会产生不同的推力。

       电磁铁的性能指标主要包括适用电压（电流）、推（拉）力和行程等。

       根据电压可以分为12V直流，24V直流，110V交流，220V交流等。NG6阀用电磁铁推拉力一般为20-70N，行程在 3-7mm之间。当怀疑某电磁阀卡滞或线圈烧毁时，可以将电磁阀反过来，看其行程是否在上述范围之内。

       电磁铁的外特性主要表现为电阻。最常见的24V  NG6电磁阀线圈阻值一般在16-26Ω之间，24V插装阀线圈阻值一般在20-38Ω之间，24V比例阀线圈阻值一般在21-26Ω。理论上，电磁吸力与电流的平方成正比，所以12V线圈阻值一般为对应24V线圈的1/4左右。

       比例电磁阀一般要求电流达到某一范围。如REXROTH（力士乐）系列泵用24V比例电磁阀一般要求电流200-600mA，12V的要求电流400-1200mA。LINDE系列泵用24V比例电磁阀要求电流220-405mA或175-360mA。SAUER系列泵用24V比例电磁阀要求电流13-85mA。

      当电磁阀没有动作时，可以用万用表测量线圈接线插片1、2之间电阻，如果阻值无穷大说明内部断路，如果阻值很小说明内部短路，需要更换线圈。断路和短路都常常由线圈发热引起。液压元件厂家为减少阀卡死的几率，都会降低线圈阻值，以增大推力。但这样一来，线圈发热就非常厉害，在连续通电几分钟之后内部温度就可能超过100°C。所以在应用上，除了要注意电磁阀的散热之外，还要尽可能地减少通电时间。通断电频率高的电磁阀线圈更易烧毁。

       当没有万用表时，可以用铁丝或小螺丝刀等推动推杆控制工程网版权所有，看工作机构是否有动作。也可以用扳手等工具靠近电磁铁，看是否有足够吸力。当然，电磁阀无动作还有电气和液压方面的其他原因。

       电磁铁的接线一般参照ISO4400/ DIN43650标准。插片1、2即为线圈的两端，不管哪一端为正极，线圈都会对衔铁产生吸力，所以接线不分正负。但习惯上一般1为正，2为负。

        少量的开关式电磁阀和部分比例阀采用推拉式电磁铁，其接线一般符合ISO4401标准，插片1、2为正极，3为共用负极。

图3.少量电磁阀采用推拉式电磁铁

参考资料：
1.      REXROTH-BOSCH产品样本，REXROTH-BOSCH公司
2.      电液比例技术与电液闭环比例技术的理论与应用，BOSCH
3.      HYDAC产品样本，HYDA
