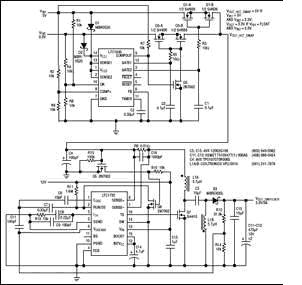

图1：LTC1645与LTCI1735（采用SEPIC变换器）构成3.3V和5V热插拔电路

　　---- 情况1：提供5V和3.3V电源
　　---- 当5V和3.3V电源电压分别加到V（IN1）和V（IN2）时，D1将V（CC1），V（CC2），Sense1和Sense2引脚上拉到大约4.7V，用来清除V（CC1）和V（CC2）的欠压锁定门限。COMP（+）引脚被R2与R6构成的分压器上拉到2.5V。因为COMP（+）引脚的电压（内部比较器的同相输入端）比1.24V门限电压高，所以COMPOUT引脚（比较器的漏极开路输出）被R7上拉到5V。这样使Q5导通，并将Q3-A和Q3-B的栅极下拉到地。ON引脚被R1，R4和R8上拉到2.74V左右。在一个工作周期（t=C2•1.24V/2μA）之后，来自电荷泵的10μA内部电源源接到Gate1和Gate2引脚。Gate1引脚被Q5下拉到地，而Gate2引脚的电压开始上升，其斜率规定为dV/dt=10μA/C1。内部电荷泵保证Gate2引脚电压大约上升到12V。当Gate2引脚上升到1V左右时，Q1-A和Q1-B开始导通CONTROL ENGINEERING China版权所有，并且V（OUT_HOT_SWAP）开始上升。输出电压将平稳地上升输入电压，这里是5V。图2分别示出了Gate2和V（OUT_HOT_SWAP）引脚电压分别上升到12V和5V时的特性曲线。

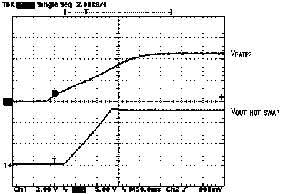

　　　　　　图2：V（GATE2）和V（OUT_HOT_SWAP）引脚电压分别增加到12V和15V

　　---- 情况2：仅提供3.3V电源电压
　　---- 这时V（CC1），V（CC2），Sense1和Sense2都被D2上拉到3.0V控制工程网版权所有，用来清除V（CC1）和V（CC2）的欠压锁定门限。因这种情况不提供5V电源电压，所以ON引脚被R4和R8上拉到1.65V。在一个工作周期后，来自电荷泵的10μA内部电流源被连接到Gate1引脚。Gate1引脚的电压开始以规定斜度dV/dt=10μA/C3开始上升。内部电荷泵保证Gate1引脚电压大约上升到10V。因为ON引脚电压低于2V（ON引脚对于Gate2的导通门限电压），所以40μA电流源下拉Gate2引脚到地。当Gate1引脚电压上升到1V左右时，Q3-A和Q3-B开始导通CONTROL ENGINEERING China版权所有，并且V（OUT-HOT-SWAP）引脚电压开始上升。输出电压平稳地上升到输入电压，这里是3.3V。图3示出了Gate1和V（OUT_HOT_SWAP）引脚电压分别上升到10V和3.3V时的特性曲线。

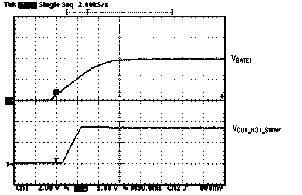

图3：V（GATE1）和V（OUT_HOT_SWAP）引脚电压分别增加到10V和3.3V


图4：LTCI1735 S
