多任务系统看门狗的实现

来源:电子工程专辑2006.12.15阅读 2351

       看门狗分硬件看门狗和软件看门狗。硬件看门狗是利用一个定时器电路CONTROL ENGINEERING China版权所有,其定时输出连接到电路的复位端,程序在一定时间范围内对定时器清零(俗称“喂狗”),因此程序正常工作时www.cechina.cn,定时器总不能溢出,也就不能产生复位信号。如果程序出现故障,不在定时周期内复位看门狗www.cechina.cn,就使得看门狗定时器溢出产生复位信号并重启系统。软件看门狗原理上一样,只是将硬件电路上的定时器用处理器的内部定时器代替,这样可以简化硬件电路设计,但在可靠性方面不如硬件定时器,比如系统内部定时器自身发生故障就无法检测到。当然也有通过双定时器相互监视,这不仅加大系统开销,也不能解决全部问题,比如中断系统故障导致定时器中断失效。

       看门狗本身不是用来解决系统出现的问题,在调试过程中发现的故障应该要查改设计本身的错误。加入看门狗目的是对一些程序潜在错误和恶劣环境干扰等因素导致系统死机而在无人干预情况下自动恢复系统正常工作状态。看门狗也不能完全避免故障造成的损失,毕竟从发现故障到

系统复位恢复正常这段时间内怠工。同时一些系统也需要复位前保护现场数据,重启后恢复现场数据,这可能也需要一笔软硬件的开销。

多任务系统看门狗的实现如图

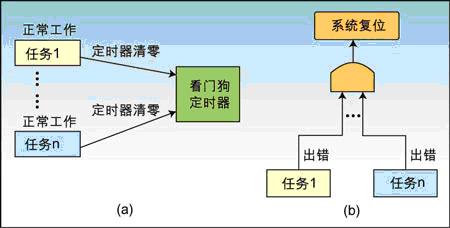

图1:(a) 多任务系统看门狗示意图;(b) 相应的看门狗复位逻辑图。



       在单任务系统中看门狗工作原理如上所述,容易实现。在多任务系统中情况稍为复杂。假如每个任务都像单任务系统那么做,如图1(a)所示,只要有一个任务正常工作并定期“喂狗”,看门狗定时器就不会溢出。除非所有的任务都故障,才能使得看门狗定时器溢出而复位,如图1(b)。

       而往往我们需要的是只要有一个任务故障,系统就要求复位。或者选择几个关键的任务接受监视CONTROL ENGINEERING China版权所有,只要一个任务出问题系统就要求复位,如图2(a)所示,相应的看门狗复位逻辑如图2(b)所示。

       在多任务系统中通过创建一个监视任务TaskMonitor,它的优先级高于被监视的任务群Task1、Task2...Taskn。 TaskMonitor在Task1~Taskn正常工作情况下,一定时间内对硬件看门狗定时器清零。如果被监视任务群有一个Task_x出现故障, TaskMonitor就不对看门狗定时器清零,也就达到被监视任务出现故障时系统自动重启的目的。另外任务TaskMonitor自身出故障时,也不能及时对看门狗定时器清零,看门狗也能自动复位重启。接下来需要解决一个问题是:监视任务如何有效监视被监视的任务群。



多任务系统看门狗的实现如图

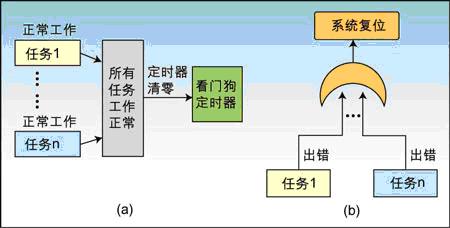

图2:(a) 多任务系统看门狗示意图;(b) 正确的看门狗复位逻辑图。



       在TaskMonitor中定义一组结构体来模拟看门狗定时器组,

typedef struct

{

UINT32 CurCnt控制工程网版权所有, LastCnt;

BOOL RunState;

int taskID;

} STRUCT_WATCH_DOG;

       该结构体包括被监视的任务号taskID,用来模拟“喂狗”的变量CurCnt、LastCnt(具体含义见下文),看门狗状态标志RunState用来控制当前任务是否接受监视。

       被监视的任务Task1~Taskn调用自定义函数CreateWatchDog(int taskid)来创建看门狗,被监视任务一段时间内要求“喂狗”,调用ResetWatchDog(int taskid),这个“喂狗”动作实质就是对看门狗定时器结构体中的变量CurCnt加1操作。TaskMonitor大部分时间处于延时状态,假设硬件看门狗定时是2秒,监视任务可以延时1.5秒,接着对创建的看门狗定时器组一一检验,延时前保存CurCnt的当前值到LastCnt,延时后比较 CurCnt与LastCnt是否相等,都不相等系统才是正常的。需要注意的是CurCnt和LastCnt数据字节数太小,而“喂狗”过于频繁,可能出现CurCnt加1操作达到一个循环而与LastCnt相等。
