2006年11月9日,研华宣布已经构建完成了通过ROHS认证的全面的PICMG1.3解决方案。通过多种无源底板搭配,全系列的机箱,设备驱动程序和操作系统,在单板电脑市场继续加强其领导地位。PICMG1.3采用了最新的PCI Express技术,提供了超过10GB/s的I/O带宽,较之以前的PCI带宽提升了20倍之多。这些最新的技术,结合研华的优秀兼容性和稳定性,能给客户下一代的服务器平台,工作站和嵌入式平台的解决方案。

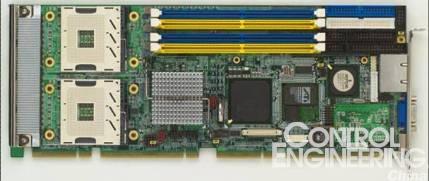

双处理器PCE-7120
通过采用PCI Express技术,PICMG1.3平台大大增强了平台的带宽和处理能力。并且通过PCI-E转PCI/PCI-X的桥接芯片,也可以兼容传统的PCI/PCI-X卡。研华的SHB Express单板电脑和无源底板覆盖从高端服务器到桌面图形工作站级的市场。研华PCE-7210是一款支持最高3.6GHz的双Intel? Xeon? / Xeon LV 处理器的服务器级别单板电脑。而PCE-5120面向主流桌面或图形工作站级市场CONTROL ENGINEERING China版权所有,支持LGA775双核Intel Pentium? D / Pentium 4 and Cele
研华在PICMG1.3方案上也提供广泛的无源底板供客户选择,这些无源底板从4槽到20槽,允许多种灵活的配置PCI-E(X1,X4,X8和X16)并且通过PCI-X和PCI总线也对用户先前的投资做出了保障。对于那些需要客制化的产品,研华具备的专业设计能力可以在短期内给客户裁剪出一套无源底板方案。此外CONTROL ENGINEERING China版权所有,PICMG1.3规范的特点也使得SHB Express无源底板和CPU卡可以兼容现有的PICMG1.0机箱,一来可以保证客户的投资,同时也有广泛的1U到7U的上架式机箱和壁挂式机箱供市场选择。研华也在研制适用于SHB Express技术的新机箱。
研华的核心竞争力是构架全面的,高度整合的计算机平台。通过统一的PIN定义和I/O端口位置,可确保系统的兼容性和扩展性。工业级的机构设计提供了冗余的系统保护。例如对SHBCPU卡提供了抗振动的保护,在CPU卡的系统风扇上设计成一定的斜度,因此同机箱的风扇搭配起来使用可以提供更好的冷却效果。这些设计上的特点增加了MTBF(平均无故障时间),扩展了系统平台的寿命,降低了用户的TCO(总体拥有成本)。
增强的系统散热设计 传统的系统散热设计
除了提供完整的PICMG1.3架构的系统解决方案外,研华还对我们的产品提供了广泛的兼容性测试。这意味着用户可以将其需求集中在单一的一站式处理,因此缩短了他们的开发时间并节省了成本。通过应用SHB Express标准的优势和最新的I/O技术,研华可提供给客户覆盖市场的全面的解决方案,包括医疗视频设备,视频监控平台,电信,交通控制中心CONTROL ENGINEERING China版权所有,军事、航天技术控制工程网版权所有,存储设备和工程自动化。
PICMG 1.3简介
PICMG 1.3 又称为SHB Express?,它主要定义了如何将PCIe的信号透过金手指接口由主机板(SHB - System Host Board)传送到背板(Backplane)上.
透过这样的接口,背板可以直接支持x16, x8, x4, x1的PCIe 扩充槽.搭配上不同功能的PCIe 芯片,背板可以做出多样的组合.例如PCIe to PCIe Switch芯片,背板可以衍生出更多的PCIe扩充槽.或者是透过PCIe to PCI-X Bridge 芯片组背板可以提供PCI-X的扩充槽.当然还有PCIe to PCI Bridge 的芯片可以提供给背板设计者做选择.
除了PCIe 之外,PICMG 1.3 也导入许多新的I/O接口,包含了(SATAwww.cechina.cn, USB, IPMB)这些信号也是透过金手指连结到背板上.
