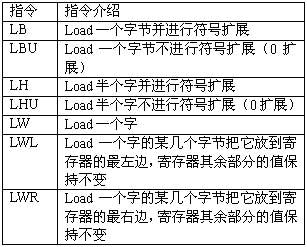

---如果把从DCACHE中取出的一个32位的字表示成4字节：A、B、C、D，如表2所示。
31-24/  23-16/  15-18/  7-0
A       /     B    /  C     /   D

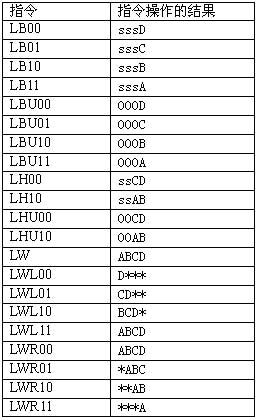

　　---那么经过上述指令操作后，这个字被重新排列的结果(即Load Aligner模块的输出,也用4字节来表示)见表3。

　　---表3中，s表示符号扩展，*表示这个字节上的寄存器中的数保持不变。不过在Load Aligner模块，先将这些字节置0，在寄存器堆模块再控制这些字节是否直接写进寄存器。

　　---以上是Load Aligner模块要实现的指令目标，另外由于此模块是CPU关键路径的一部分，因此数据通道部分最长时延不能超过0.7ns。

　　逻辑设计

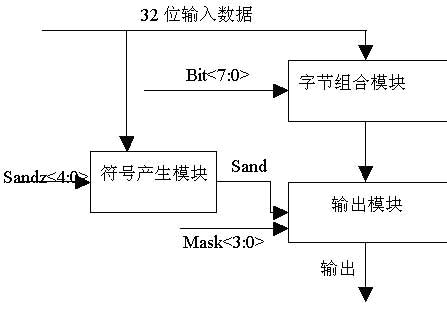

　　 ---分析比较经过上述指令后Load Aligner模块的输入输出变化可以看出：输入字的每一字节经过Load Aligner模块后可以在输出字的任意字节位置上。换言之CONTROL ENGINEERING China版权所有，输出字的每一字节都可以有A、B、C、D四种情况。所以需要一个8位的控制信号Bit<7:0>来控制四个四选一的数据选择器，称为字节组合模块，来获得所需要的字节组合。不过控制工程网版权所有，经过这个字节组合模块选出来的4字节并不全是所需要的，还需要去掉冗余的字节或者进行符号扩展。因此需要有能够产生符号扩展或者0扩展的模块称为符号产生模块，然后把它的输出和一个4位的控制信号Mask<3:0>一起控制一组二选一数据选择器，称为输出模块，来获得最后的排序结果。逻辑实现流程图见图1。

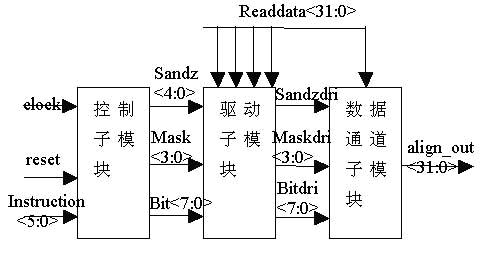

　　---以上是Load Aligner模块数据通道部分的设计。它还需要有控制模块来产生上述控制信号，此外由于任何一个控制信号都要驱动数据通道子模块中的32个cell，所以还要有一个驱动模块来使控制信号有足够的驱动能力。由以上分析www.cechina.cn，整个Load Aligner模块的框图如图2所示。其中，控制模块采用自动布局布线生成，而驱动模块和数据通道模块均采用全定制设计。


　　功能验证
 　　---对此模块的RTL代码和所设计的电路分别进行了功能验证。设从DCACHE取出的32位数据用十六进制表示为AABBCCDD，对表3中的所有指令进行测试。图3所示的波形图就是依次测试指令LW、LH00、LHU00、LH10、LHU10、LB00、LBU00、LB01、LBU01、LB10等的结果。可以看出，结果与表3完全吻合。说明所设计的电路满足设计目标，可以实现所要求的所有指令。


　　电路仿真
　　---根据图1可以看出，从符号选择信号Sandz<4:0>到输出的路径为最长路径，我们选取这条路径进行仿真，并考虑在0.18μm时线电阻电容对时延的影响CONTROL ENGINEERING China版权所有，用Hspice确定了所需器件的尺寸。仿真结果如图4所示。上升时时延为0.5
