从实际出发，设计一种家庭用、与电话线连接、操作简单、工作稳定可靠的远程智能防盗报警装置。当人们外出时，往往希望实施自动监测报警以使家庭财产免受损失。针对这一需求www.cechina.cn，研制出了一系列自动报警系统，如门磁式、触摸式和红外线监测自动报警系统等。本文将介绍的远程智能防盗报警装置，可同时监视多个重要点（如门、窗等），发现盗情及时拨叫号码，并能利用普通电话线进行告警信号呼叫，其性能稳定可靠CONTROL ENGINEERING China版权所有，实用性、适用性强，且具有较高的灵活性。
基本工作原理

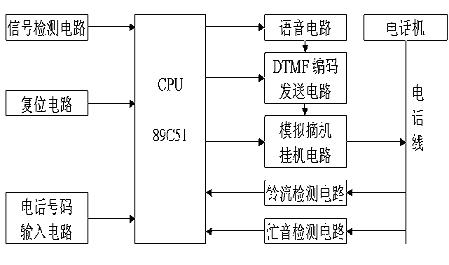

如图1所示，远程智能防盗报警装置由信号检测电路、复位电路、电话号码输入电路、89C51单片机、语音电路、模拟摘机挂机电路、DTMF编码发送电路、铃流信号检测电路和忙音信号检测电路等构成。
&nbs
DTMF编码发送电路送出的是由用户经电话号码输入电路预先设定好并存储在CPU中的电话号码，该号码可随意设置，可以是市内程控电话（如单位电话或110等）、手机或寻呼机等。
当信号检测电路测到有人闯入时，即发出触发信号作为报警信号，经放大送入CPU。CPU延时10s，若是主人进入www.cechina.cn，则可在这10s内利用复位电路使CPU初始化，否则准备报警。CPU首先检察铃流信号检测电路的输出情况，若输出为一高电平，则说明用户电话机振铃，不能摘机拨号CONTROL ENGINEERING China版权所有，需进行延时处理，只有当输出为低电平时，CPU指示模拟摘机电路摘机，发送DTMF电话号码，呼叫预设的受话方。这时就会有两种情况出现：受话方占线和受话方振铃。若出现第一种情况，系统进行模拟挂机、延时后再摘机拨号；如果受话方振铃、摘机，即开始发送录制在APR9600中的信号音或语音信号，最后挂机。
电路构成及工作原理
1 信号检测电路
图2中传感器为P2288被动式热释电人体红外传感器。它采用平衡检差方式工作，只感应7～14μm波长的活动人体红外辐射线，不会受环境温度及可见光的影响，传感器加装菲涅尔透镜可感应10m以内的人体辐射红外线。活动人体辐射的红外线被传感器检测到后，传感器将产生微弱的电信号，经滤波、放大，送给双向比较器。为防误动作，信号将与门限电平进行比较，产生脉冲信号输出www.cechina.cn，将高电平作为告警信号，送入CPU。
&nbs
