Industrial Ethernet SCALANCE X201-3P IRT, X202-2P IRT, X200-4P IRT新产品公告

1. 产品描述
SCALANCE X201-3P IRTwww.cechina.cn, SCALANCE X202-2P IRT和SCALANCE X200-4P IRT (Isochronous RealTime) 是第一批集成了ERTEC (Enhanced RealTime Controller) 和SC RJ POF/PCF FOC (Polymer Optical Fiber, Polymer Cladded Fiber) 接口的SCALANCE产品的SIMATIC NET Industrial Ethernet实时交换机，这些接口是PROFINET标准。通过电气RJ45和光纤SC RJ口的不同组合，这些交换机非常理想地适用于Industrial Ethernet星型、线型和环型结构的设计CONTROL ENGINEERING China版权所有，环型结构的重新配置时间小于300 ms (集成的冗余管理器)。FOC接口用于通过适合的SC RJ插头连接SIMATIC NET POF和PCF线缆。

由于使用 “Cut Through

220; 交换机制，这些交换机最佳地满足PROFINET实时的要求。

由于集成的ERTEC芯片，SCALANCE X-200IRT交换机在PROFINET网络中有特别的优势，PROFINET消息帧按照优先级来传递。

在高性能等时模式下的运动控制应用使用SCALANCE X-200IRT交换机也是可行的，进行适当的配置即可。

这些设备有IP30防护等级的耐用的工业级金属外壳，可以安装在S7或者标准的安装导轨上。直接安装在墙上也是可行的。这些设备有冗余的电压输入(2个24 V DC) 和一个工业级PROFINET用户连接。RJ45插头卡在外壳处控制工程网版权所有，利用这种方法抵抗线缆的拉力和弯曲应力。故障信号触点可用来诊断并通过设备前面板上的按钮来配置。通过LED进行现场诊断。除了普通的端口LED，每个FOC端口有一个诊断LED用于提前指示光纤上的衰减变化，因而使得FOC线缆能够在没有生产时得到替换。这些设备还能够通过SNMP和集成的Web桌面来进行诊断。SCALANCE X-200IRT交换机还可以在IO控制器的PN IO诊断中被包含在PN IO设备中。可选的C-PLUG (Configuration PlugCONTROL ENGINEERING China版权所有, 不在标准供货范围内) 保存所有的配置数据CONTROL ENGINEERING China版权所有，允许故障设备的快速更换。

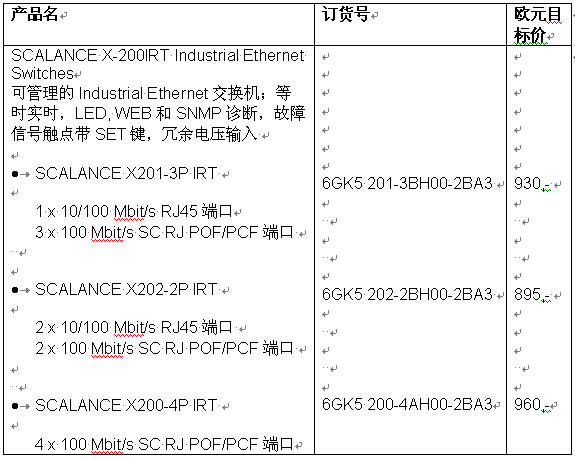

Industrial Ethernet SCALANCE X201-3P IRT<i class= www.cechina.cn, X202-2P IRTwww.cechina.cn, X200-4P IRT新产品公告如图" >
