摘要：本文详细介绍了台达人机界面、ES系列可编程控制器、B及M型交流变频器构成的控制系统在泰州帘子布织机上的成功应用。整个电控系统主要采用MODBUS协议构建整个控制系统，通过用户近一年的使用，效果很好。

      关键词：台达自动化产品  可编程控制器  变频器  人机界面 帘子布织机

       Based on DELTA Automation Products Application in Electrical Control System for Fabric Mechanic Equipment

Cao Zhao Fa
Trade Application Department  DELTA-CIMIC Electronics . Co., Ltd

     Abstract：The article

introduces the  project for fabric  equipment based on delta PLC、HMI(human mechanic interface)、B and M series Inverter in Tai Zhou City. The integration of electrical control system is constituted of the MODBUS protocol .the system was used for about one year , its effect is well.

     Key words: DELTA automation product  PLC Inverter  HMI Fabric Mechanic

一、前言

点击看原图

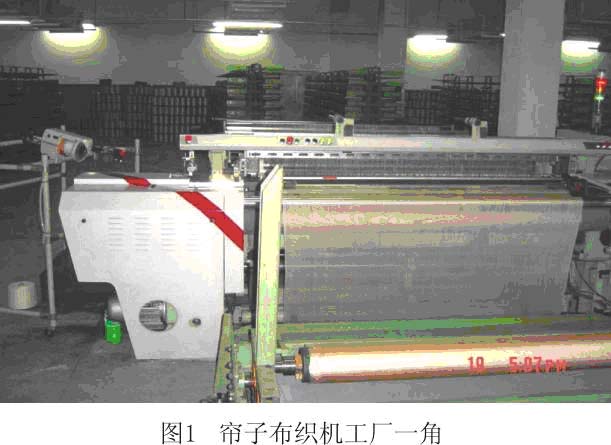

       帘子布织机是属于剑杆织机一类，普通织机机械结构主要包括送经机构、主机、卷取机构、选纬机构、储纬机构、多臂机构；电控部分主要包括主控部分(包括主电机、电子选纬、电子多臂等)；电送电卷部分（送经电机、卷取电机控制）。不过由于帘子布织机是属于剑杆织机特类www.cechina.cn，所以它在拥有一般织机性能的同时www.cechina.cn，亦有其特殊的一面。主要体现在：简单机械多臂、固定一个纬纱、送经机构和卷曲机构亦有所差异、有大卷装机构部分等方面。

        以往帘子布织机电控系统结构如下：
       1．主控部分采用单片机控制控制工程网版权所有，包括主机采用离合器控制、显示部分一般采用LCD。
       2．送经/卷曲(包括大卷装)大部分采用机械联轴控制CONTROL ENGINEERING China版权所有，即使采用变频控制，一般都是模拟控制某一部分。

       这种控制结构的缺点：
         A．机械结构复杂、维修难；因为它很多都要通过机械传动来实现。
         B．车速一般不是很快；一般在200转/分～350转/分。
         C．显示信息不完善、自动化程度不高。

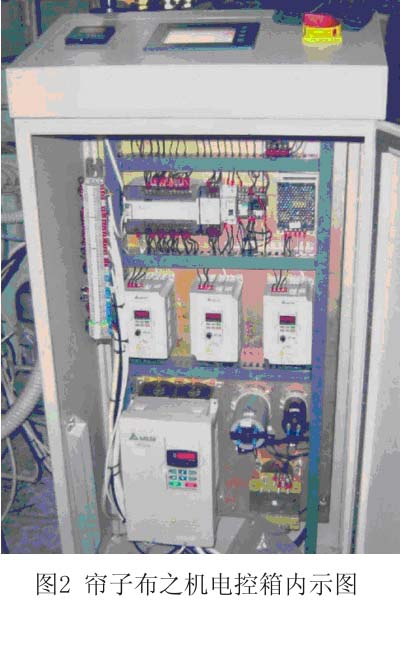

        根据以上对帘子布织机及其原控制系统分析www.cechina.cn，通过与用户的合作，我们提出了一种采用以台达 ES型PLC、DOP-A型HIM、B/M型变频器构建的新颖电控系统，如图2 ：


        它的创新主要体现于：
        1．主机采用台达 B型矢量型变频器控制，摆脱了传统的离合器控制模式，同时实现主机电气无极调速功能。
       2．送经电机、卷曲电机、大卷装均采用台达 M型变频器控制。
