系统概述
送风控制系统包括DCS卡件柜,通过端子柜接收经过温度修正的送风量、热风母管压力共计有6台变送器信号,经过逻辑运算输出控制指令到就地2台控制柜,直接通过伺服阀控制送风机动叶节距来改变送风量,如图1所示。
图1 送风控制系统框图
该系统控制的主参数是送风机出口母管压力,该点波动范围大,波动幅度是整个量程的50%,因此投入后,对炉膛压力影响较大,通过改进调整,从试验时的整个变化趋势开看,送风出口的母管压力及风量较好地随挡板开度的变化而变化
1 系统分析
1.1 风量的测量
总风量是由甲乙侧送风量相加得到,每侧包括2台测量风量的差压变送器和2只送风机入口温度热偶,通过信号处理回路,进行选择其中一路信号,或其两路信号平均值运算,再经过补偿回路运算,输出补
偿后的差压信号,开方后得到风量信号,甲乙侧经过加法器运算得到总风量,分别送到CRT显示和副回路作为测量值。如图2(a)所示。
另外,将总风量<86.3kg/s和>61.6kg/s两信号送入炉膛吹扫逻辑回路,作为炉膛吹扫条件;由于送风量取样管从环型装置下部接出,容易导致较低测量回路处积水,引起堵塞,敷设不合理,导致测量存在误差www.cechina.cn,现改为从上部引出。
![(a) <IMG height=322 src=](http://www.e-works.net.cn/images/127765925010156250.gif)
(a)
![](http://www.e-works.net.cn/images/127765925472343750.gif)
(b)
图2 原设计送风控制系统
![图3 改进后送风控制系…如图3](http://www.e-works.net.cn/images/127765925696250000.GIF)
图3 改进后送风控制系统
![图4 自动/手动方式选择…如图4](http://www.e-works.net.cn/images/127765925887968750.GIF)
图4 自动/手动方式选择逻辑
![图5 送风就地控制柜接…如图5](http://www.e-works.net.cn/images/127765926077656250.GIF)
图5 送风就地控制柜接线原理
另外,将总风量<86.3kg/s和>61.6kg/s两信号送入炉膛吹扫逻辑回路,作为炉膛吹扫条件;由于送风量取样管从环型装置下部接出,容易导致较低测量回路处积水,引起堵塞,敷设不合理,导致测量存在误差www.cechina.cn,现改为从上部引出。
六个二次风量档板随着一次风量的增减来开关二次风档板CONTROL ENGINEERING China版权所有,使二次风压忽高忽低,导致送风量忽高忽低,炉膛压力波动较大,有时会影响到二次风母管压力,使送风自动调节品质欠佳。
二次风母管压力测量值在进入外回路自动控制之前加入阻尼时间,甲乙侧送风量分别加阻尼时间,将二次风量不投自动闭锁一次风量操作的联锁解除,同时将一次风量与二次风量的配比关系解除CONTROL ENGINEERING China版权所有,使二次风量调节档板保持在某一开度,机组负荷改变时,通过改变负荷与二次风压的函数关系来改变二次风量,可使送风自动稳定,同时定期对空预器吹灰,维持一、二次风压的稳定。
![(a) <IMG height=322 src=](http://www.e-works.net.cn/images/127765925010156250.gif)
(a)
![](http://www.e-works.net.cn/images/127765925472343750.gif)
(b)
图2 原设计送风控制系统
1.2 跟踪功能

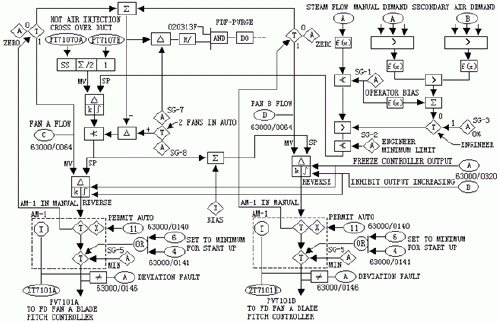

图2(b)所示送风控制系统中,手动方式设定值不能自动跟踪被调量,投自动时不能实现无扰切换,增加了运行人员工作量,且易发生误操作,其它控制系统也有类似情况。

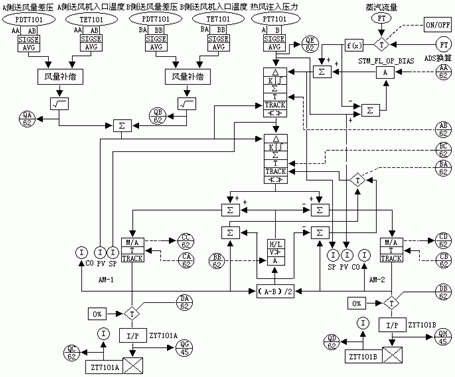

自动串级控制回路均未设计自动跟踪,需修改组态回路,增加TRACK跟踪回路,实现手/自无扰切换控制工程网版权所有,改进后的系统如图3。
图3 改进后送风控制系统
送风自动调节系统中,热风压力设定改为A送控制面板设定值输出,PV显示热风压力;B送面板中,SP设定A、B送风量的设定值差(A-B),手动状态跟踪A、B送风量的差。
1.3 自动/手动方式选择

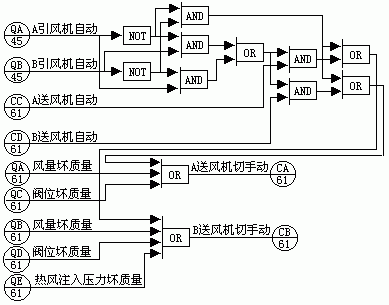

在正常情况下,如果运行人员选择“A送风机自动”方式,则图4中所有或门OR输出为0,系统不在手动方式,即为自动,如有下列条件之一发生,则控制将从自动切为手动:(1)运行人员选择“A送风机手动”方式;(2)A、B引风机均手动;(3)风量坏质量;(4)阀位坏质量;(5)热风注入压力坏质量。
图4 自动/手动方式选择逻辑
风量、阀位坏质量和热风注入压力坏质量,表示风量、风压变送器或位置发送器之间的偏差超过规定值,说明某一台变送器或位置发送器发生了故障,引起风量、风压和阀位测量不准确,故应将系统自动切为手动,经热控检修人员检查修复后再投自动。
A、B引风机均手动,表示炉膛压力手动控制,如果送风控制系统仍为自动方式,则送引风系统难以配合,这必然引起炉膛压力过高或过低,对锅炉安全运行造成很大影响,因此,当A、B引风机均手动,即炉膛压力手动控制时,送风控制系统必须切为手动方式。
2 就地控制柜
就地控制柜内安装有24V.DC电源,提供给电源监视/联锁继电器K1、比例伺服卡IX31和位置发送器,其原理接线如图5。
图5 送风就地控制柜接线原理
2.1 比例伺服卡

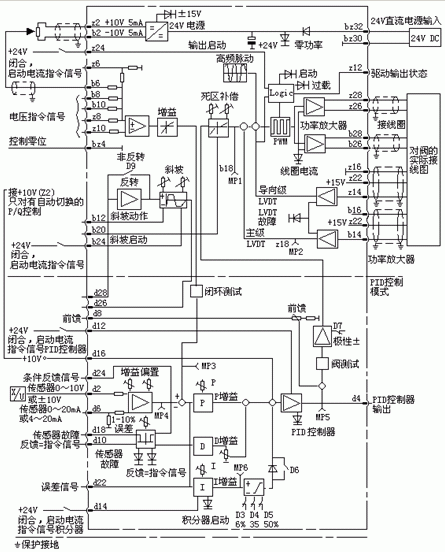

EEA-PAM-553-D-32EN27比例伺服卡是具有集成模块的功率放大器,每一块接线板都可替换两块常规的接线板www.cechina.cn,其具有如下特点:
(1)可由用户配置的PID前馈及闭环操作;
(2)指令输入斜坡;
(3)内置试验功能;
(4)减少了外部接线数量,节省机架空间,只需要一个24V电源;
(5)一般功能、集成模块可用DIL(Digital Integrated Logic 数字集成逻辑)开关(D1-D9)和电位计对以下应用进行设定:用比例压力阀或伺服性能比例阀进行的闭环位置控制,DIL开关及电位计设定能根据不同的接线板方便地重置。
![图6 比例伺服卡<如图6](http://www.e-works.net.cn/images/127765926645781250.GIF)
图6 比例伺服卡
(2)指令输入斜坡;
(3)内置试验功能;
(4)减少了外部接线数量,节省机架空间,只需要一个24V电源;
(5)一般功能、集成模块可用DIL(Digital Integrated Logic 数字集成逻辑)开关(D1-D9)和电位计对以下应用进行设定:用比例压力阀或伺服性能比例阀进行的闭环位置控制,DIL开关及电位计设定能根据不同的接线板方便地重置。
