在车载电子电气系统深度影响行车安全的当下，电控系统电子化控制程度持续提升，汽车软件开发生命周期缩短。基于模型设计（MBD）开发控制器应用层软件成为主流，尤其在新能源与智能驾驶领域优势显著。但该模式下，模型、生成代码及最终软件的质量保障成为行业关注重点。企业亟需通过模型静态测试，统一建模风格、优化架构、规避缺陷，构建符合功能安全及ASPICE要求的质量体系。
基于此控制工程网版权所有，模型静态测试在保障模型质量及提升测试效率环节关键效用凸显。
◆实现模型规范自动化检测，提升人力与硬件资源利用效率。
◆助力企业建立专属建模规范，应对功能安全开发、ASPICE流程改进及质量提升。
◆搭建完善的供应商软件质量管理体系，确保模型代码可靠性。
◆便于可持续集成，固化测试流程、加速迭代，实现数据可追溯与关联。
Model Inspector是一款专门针对汽车、航空、轨交等行业的静态模型检查工具控制工程网版权所有，可以对模型进行自动化、批量化建模规范和复杂度量的检查，提升用户模型质量。其内置符合ISO26262、IEC61508、DO178C、 IEC 62304、IEC62279、DO-330、IEC60080、EN50128等行业标准的映射规则集，且支持自定义构建规则集，可以根据所选规范、项目需求、使用频率等形成项目匹配的规范库控制工程网版权所有，统一的建模风格、模型配置可以保证模型的复杂程度合适、架构设计合理，提高模型整体的可读性和可复用性。
建模规范支持列项
Model Inspector主要技术指标和性能

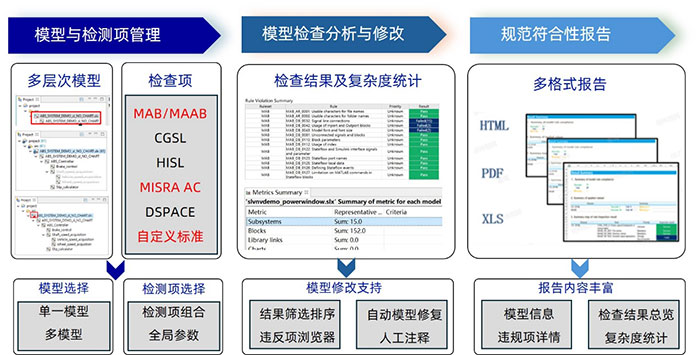

1.测试流程简洁清晰，可按需进行单/多模型，或各检测项自由组合式配置
模型静态测试流程

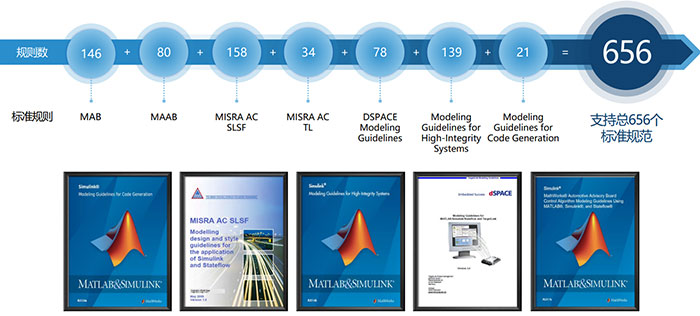

2.支持多种行业模型规则集的检查，如DO-178，DSPACE、HIS、IEC 61508、IEC 62304、ISO 26262、MAB/MAAB、MISRA_AC_TL等
行业规则集覆盖情况
上图中各类规范介绍
◇MAB: MAB规范是由独立的行业工作组（多个行业的主要OEM和供应商组成）针对 MATLAB、Simulink、Stateflow和 Embedded Coder的使用制定的一套建模规范；
◇MISRA_AC_SLSF: Simulink和Stateflow应用的建模设计和风格指南，由汽车工业软件可靠性协会（MISRA）推出；
◇MISRA_AC_TL: 在自动代码生成环境中TargetLink应用的建模风格指南；
◇DSPACE：MATLAB/Simulink/Stateflow和TargetLink建模指南；
◇HIS:高完整性系统建模指南；
◇CG：代码生成的建议指南；
除此，Suresoft结合多年厂商经验制定的一份工具专用建模指南SMG也可作为企业形成更完善企标的推荐参考。
3.支持一键式自动检查规则
Model Inspector选定模型和规范后可以检查一键式自动检查规则，检查性能更快，还支持在每个项目的基础上管理模型、规则和检查结果。
一键式自动检查

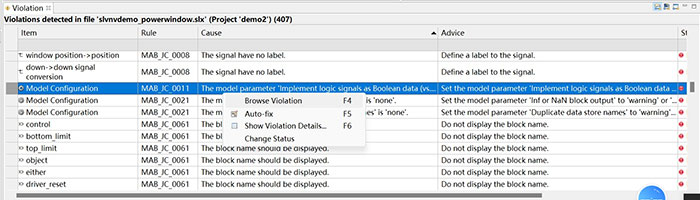

4.支持模型的自动修复，一键轻松快速校正
Model Inspector支持一键自动校正模型，根据违规修正建议进行修改，可自动修改模块和模型属性，包含配置项、背景、模块名字、显示和形状等。
一键式自动修正模型

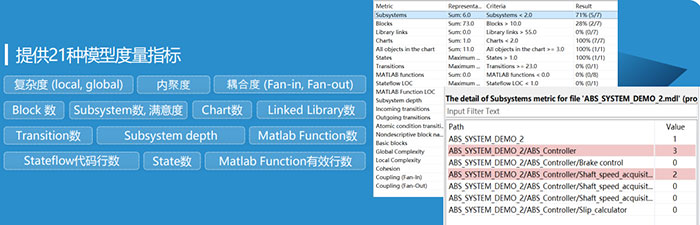

5.支持21种模型质量度量指标
Model Inspector支持21种模型度量指标，包含复杂度、内聚度、耦合度等，支持多层级模型的检查，可以自定义筛选模型或模块进行检测。从MATLAB代码行数、复杂度，到Simulink模块、子系统、库，再到Stateflow各类转移，以及数据结构层级分析、复杂度分析等，针对整个模型/单个子系统分别统计，支持用户定义检查阈值。
模型度量指标
6.显示检测后的Dashboard记录规则检查和度量分析结果，并与MATLAB进行联动

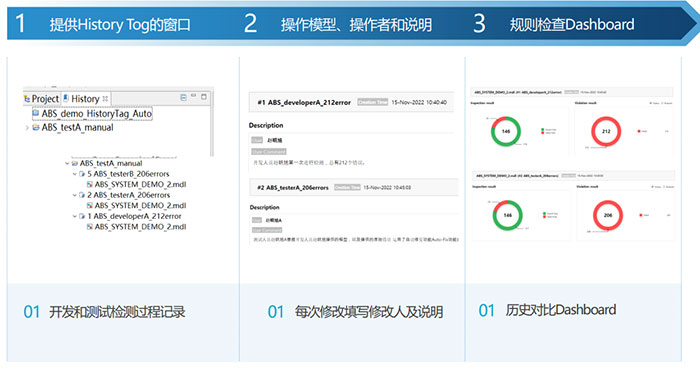

Dashboard平台管理 7.提供历史标签，方便开发和测试人员对模型进行改进
测试人员与开发人员联合进行测试标记，共同推动模型质量改进。可查看违规趋势、差别检查规则和特定违规度量信息。
协同开发测试
8.生成多种类别测试报告，并可直接追溯模型问题
支持多种类别报告形式的生成，如PDF、DOC、XLSX、HTML格式等，并且报告可以进行模型的追溯，便于从报告问题直接定位到模型来进行修正。

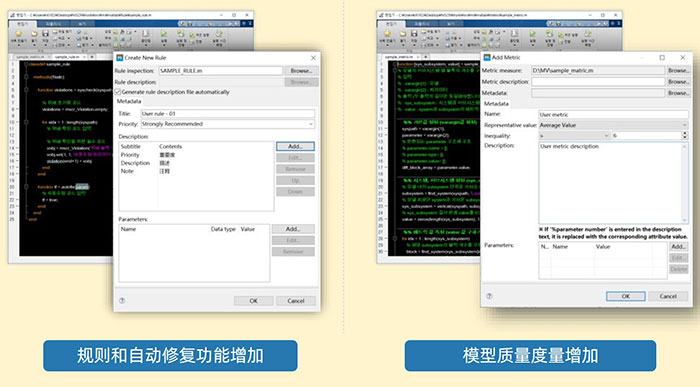

9.支持模型规则集和模型质量度量的定制开发
定制化规范
10.获得多行业功能安全认证证书。同时，便捷支持CICD集成控制工程网版权所有，如：Jenkins、Devops等。
经纬恒润在嵌入式MBD测试领域拥有超过10年以上的咨询和实战经验，具有丰富的项目经验和深厚的技术功底CONTROL ENGINEERING China版权所有，能够针对客户的特定需求提供定制化的模型测试咨询服务。
✔定制产品级规范检查流程 ✔深度培训、指导/定制开发
✔定制产品级建模指南 ✔定制产品级模型库、建模模板、配置模板
✔模型静态测试服务 ✔模型动态测试服务
