一、 变电站系统现状及特点
随着计算机技术和网络通信技术的快速发展,电力系统自动化建设发展越加完善,尤其是在电力系统变电站远程监控中,广泛采用了最新的计算机技术、通讯技术和图像处理等技术。
传统的变电站视频监控系统受技术发展的局限,只能进行现场监视,简单的报警信息传输,无法实现远距离传输视频信号,对于前端具体情况的了解、事件的确认是非常困难的,无形中降低了系统的稳定性和安全性。尤其是现在电力系统为提高劳动生产率,增强竞争力www.cechina.cn,在变电站系统平常的生产过程大量采用无人值守模式。而对于变电站这样的行业来说,远程、实时的监控是行业系统安全运作必备的前提条件。
对于常规无人值守变电站来说:
- 长时间无人值守且地理位置分布广泛,所有设备都必须能适应环境的变化。
- 通常安装重要且贵重的设备www.cechina.cn,运作的正常与否直接关系到企业或整个行业能否
正常运作。 - 监视、遥控、防盗、消防和报警联网系统需要有机结合。
- 存在高温、高压、高磁等物理特性。
- 变电站一般具有较好的网络带宽资源。
二、 我们需要怎样的监控系统
如何将远程的监视、遥控、防盗、消防和报警联网系统有机的结合起来,做到既可以远程监视、遥控和图像的传输CONTROL ENGINEERING China版权所有,又具备环境的整体监控www.cechina.cn,并且具有通常联网报警的功能。投入费用应该合理,能够更加有效地预防、打击犯罪,保障财产安全。确保系统运行稳定,将安全防范技术提高到一个新的水平,这已经成为当前变电站监控应用发展的主要方向。
针对无人值守变电站的特点,我们需要建立的安全监控体系需要实现:
a) 监视系统、环境监控系统、防盗系统、消防系统、报警系统、远程控制系统必须要有机的联动结合,从而提高无人值守或少人值守变电站人员和设备的安全性及便利性。
b) 传输方式基于TCP/IP网络,音视频压缩技术成熟、可靠。
c) 把现场的视频画面、人员进出情况、特定环境的报警信号等数据及时地传回监控中心。
d) 所有视频数据、环境数据必须远程传输,并且对数据的记录存储要尽量的全面、细致。使得数据的存储、检索、回放、备份、恢复利于管理和服务。
e) 系统的管理采用分级权限,不同的人员具有不同的使用权限。以便实现安全化管理。
f) 系统必须采用模块化设计,各个功能模块可根据需要添加。保证系统具有灵活的扩展性,同时提供友好的人机对话界面。
三、 网络远程监控将是最佳解决方法
基于以上需求,网络化远程监控将是实现功能丰富、保障有效、拓展简便的变电站安全监控体系的最佳方法。
天地伟业数码科技有限公司作为安防领域专业音视频技术的领跑者,一直致力于网络监控系统的开发和应用。近年来更是开发出多种具有行业应用特点的网络视频监控系统。
![图1 系统组成 按功…如图1](http://www.e-works.net.cn/images/127766667839843750.GIF)
图1 系统组成
![图2 变电站监控系统拓…如图2](http://www.e-works.net.cn/images/127766667982656250.GIF)
图2 变电站监控系统拓朴图
![](http://www.e-works.net.cn/images/127766668139687500.GIF)
图3 监控中心监控系统拓朴图
天地伟业数码科技有限公司作为安防领域专业音视频技术的领跑者,一直致力于网络监控系统的开发和应用。近年来更是开发出多种具有行业应用特点的网络视频监控系统。
系统组成

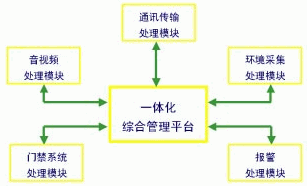

图1 系统组成
按功能共分三个子系统:前端信号采集处理子系统、信号传输子系统、远程监控子系统,其中前端机房信号采集处理子系统主要包括:变电站的音、视频信号采集/处理设备、数字报警信息采集设备、数字/模拟环境变量采集设备等。
信号传输子系统主要包括:传输控制设备、驱动设备、通讯接口等。
远程监控子系统包括:远程监控软件系统、控制设备等。

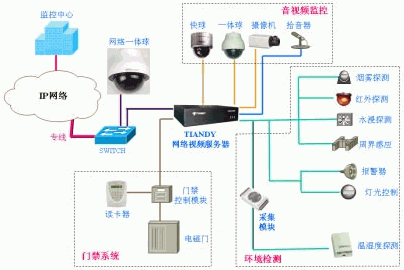

图2 变电站监控系统拓朴图

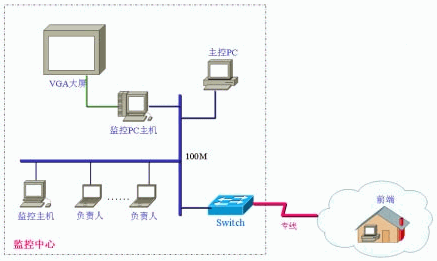

图3 监控中心监控系统拓朴图
系统实现
各监控点可根据所需功能、所处位置等具体情况CONTROL ENGINEERING China版权所有,选择不同类型的天地伟业网络监控产品。如:4路网络视频服务器、单路网络视频服务器、网络一体球,这几款产品均可在天地伟业综合管理平台软件同时运行。
如配置网络视频服务器可选用单路或四路网络视频服务器,放置在需要监控的各个地方,如控制机房、调度室、高压变电机房等。前端采集设备可搭配定点摄像机、智能高速球、匀速球云台,通过一小段同轴线缆与网络视频服务器相连,再接入局域网交换机。
也可选择在各监控点安装一台天地伟业网络一体球。天地网络一体球外型美观,内置了220倍480线一体化彩色摄像机,同时天地伟业网络一体球内置解码器,并且可实现预置位功能。可以通过监控中心的中央监控软件系统,控制与摄像机相连的云台左右旋转、上下俯仰,可使摄像机做水平355度,垂直90度旋转,可将画面任意放大缩小,在监控范围内的活动情况都可清晰地传到监控网络中。网络一体球与网络视频服务器一样通过RJ45接口,接入网络。
天地伟业网络视频服务器、网络一体球采用MPEG4压缩方式,传输图像清晰、占用系统资源及网络带宽小。均可外置拾音头,实现音频信号的输入,再由网络视频服务器、网络一体球进行同步压缩、传输。另外,
