项目概述
　　华能山西榆社发电厂为2台300MW燃煤机组，为保证烟气 排放达到环保要求，安装了2套FGD烟气脱硫系统。烟气 脱硫系统的流程简图如下：

　　本系统采用石灰石－石膏湿法脱硫工艺，该工艺是目前世界上应用最为广泛和最可靠的工艺。该工艺以石灰石浆液 作为吸收剂，通过石灰石浆液在吸收塔内对烟气进行洗涤，发生反应，以去除烟气中的SO2，反应产生的亚硫酸钙通过强制氧化生成含两个结晶水的硫酸钙(石膏)。

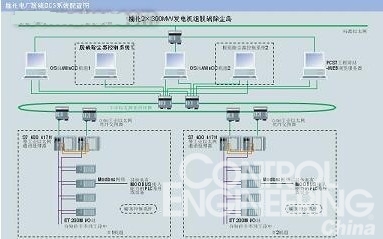

　　为保证FGD系统安全稳定的运行，自控系统采用西门子 PCS7系统作为FGD的DCS系统。榆社电厂脱硫DCS系统 的配置如下图。

　　系统配置
　　榆社电厂脱硫DCS系统采用西门子PCS7系统www.cechina.cn，系统设置 一个操作室www.cechina.cn，IO总数达1900。系统共有两个操作员站和 一个工程师站，工程师站由两个机组共享。每个机组各有 一个操作员站站，但每个操作员站站可以在出现异常情况时以不同级别权限监控两个机组。每套机组的脱硫岛系统设有一个控制站(CPU417-4-2H)，现场监控参数通过分部式I/O(ET200)的I/O模块进行采集和输出，控制站和分部式I/O通过PROFIBUS现场总线相连。工程师站、操作员站 和控制站通过工业以太网相连，以太网交换机采用西门子工业级的以太网交换机，通讯速率可达100Mwww.cechina.cn，支持光纤、双绞线等介质。
　　工程师站安装PCS7组态软件，用于对整个系统进行组态和编程，并下载到操作员站和控制站中。操作员站安装 PCS7操作员站软件，用于对整个系统进行监控。
　　PCS7是西门子推出的新一代全集成自动化的过程控制系统。它具有PROFIBUS现场总线、开放式结构、高速度控制 器、兼容老系统、客户/服务器构架等特点。使用统一的组 态软件、通讯和数据库能把各种类型的SIMATIC产品集成 在系统中。可根据需要从单用户小系统到多用户大系统灵 活配置和扩展。热备冗余CPU采用西门子的事件同步专利 技术控制工程网版权所有，占用资源少，响应快。完全能满足脱硫系统的控制 要求。
　　系统主要画面包括：
　　电除尘系统、电气参数系统、工艺水系统、流化风系统、气 力输送系统、生石灰系统、物料循环系统、消化器系统、消 石灰系统、烟气系统和总貌图等(见下图)。

　　结束语
　　系统自投运以来运行稳定、可靠，各项功能如：数据采集、模拟量控制、顺序控制和连锁和人机操作界面等功能 都得以实现，很好的保证了烟气脱硫系统的安全运行控制工程网版权所有，得 到了用户的好评。(end)
