[系统概述]
　　冶炼厂硫酸车间是有色金属冶炼行业的必要环节，但是由于硫酸的强腐蚀性，对人体的危害很大，并随时威胁着设备的安全www.cechina.cn，硫酸的生产质量与效率也难以提高。鉴于此，硫酸车间的自动化生产已成为设备改造的主要对象www.cechina.cn，也是安全生产的保证。
　　[系统要求]
　　运行安全可靠，易于操作；
　　能够准确测量车间内各点的温度、流量等数据；
　　能控制生产线上的各种电机、阀门的设备；
　　能直观显示生产线的各种数据。

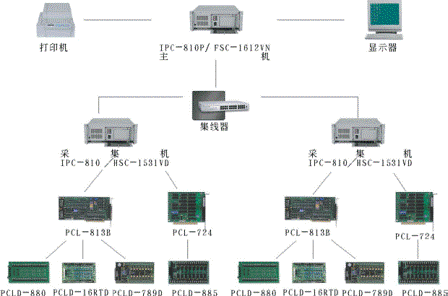

　　[系统框图]

　　[系统原理]
　　由于车间内采集点较多www.cechina.cn，本系统采用星型拓扑结构，一台研祥PIII主机做为主机，两台586主机做为采集机，通过集线器链接。每台采集机内插PCL－813B模拟数据采集卡与PCL－724数字量I/O卡，进行现场的数据采集与控制。
　　生产线上的热电偶、热电阻信号通过PCLD－789D、PCLD－16RTD输入至PCL－813B，流量、液位等信号通过PCLD－880输入至PCL－813B。现场数据经过系统分析再通过数字I/O卡PCL－724、端子板PCLD－885输出，控制现场的电机、阀门等设备。
　　[系统配置]
　　机箱：IPC－810P
　　主板：IPC－1621VN
　　内存：256M
　　硬盘：40G
　　模拟量采集板：PCL－813B
　　数字量控制卡：PCL－724
　　信号调理板：PCLD－789D、PCLD－16RTD
　　端子板：PCLD－880
　　[系统评价]
　　由于本系统采用工控机控制生产控制工程网版权所有，不仅提高了生产的效率、产品的质量CONTROL ENGINEERING China版权所有，并且减少了污染物质对生产工人的危害
