0 引 言
　　随着电子技术、计算机技术和通信技术的迅猛发展，嵌入式系统已经广泛应用于工业、军事、通信、信息家电等领域，但是面对新技术的不断涌现和对系统功能、性能以及规模要求的不断提高，开发者必须能够针对客户的需求及时对系统进行升级或维护，以延长系统使用周期，改善系统性能，增强系统适应性。
　　传统的嵌入式系统升级方式通常由维护人员到达设备现场，开箱重写或者更换FLASH存储部件控制工程网版权所有，当设备数目庞大并且分布范围广泛时，这种升级维护方式的工作量将非常大，而且耗费的时间长、成本高。近年来通过以太网和在FLASH上建立TFFS文件系统的方法，能很好地解决批量升级的问题。但对于野外偏远地区或海上等有线网络无法到达的地方，此方法也难以实现。
　　在此提出基于GPRS的嵌入式系统软件的远程在线升级方案，利用GPRS网络无需现场布线和“实时在线”、“按量计费”、“快捷登录”、“高速传输”的特点，只要远程终端在移动公网覆盖的范围内，均可实现升级数据的远程传输；为了克服无线网络相对有线网络因地形或环境等因素造成误码或掉线的不足，采用应答机制与断点续传技术，确保数据传输的准确性和可靠性；通过对嵌入式芯片内部FLASH存储器的存储空间进行划分和升级文件传输的数据格式进行定义控制工程网版权所有，再利用IAP技术实现系统软件的在线升级，较好地解决了数量庞大并且分布范围较广的设备在线升级或维护的问题。
　　1 系统结构

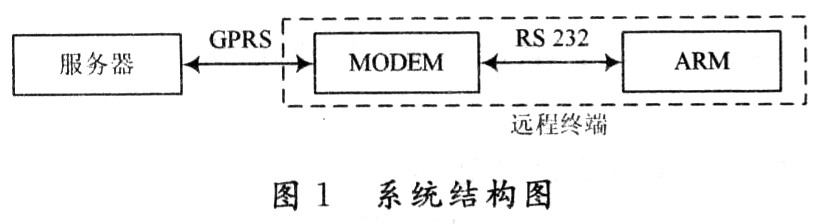

　　系统结构如图1所示，由服务器和远程终端组成，其中远程终端包括基于ARM内核的嵌入式控制芯片(以下简称ARM芯片)和GPRS Modem模块，两者之间通过RS 232总线连接；服务器与远程终端通过GPRS进行通信。用户需要升级远程终端时，首先将服务器端的升级标志位置1，通过GPRS将升级标志位传给远程终端控制工程网版权所有，远程终端上电后将自动检测升级标志位，若标志位为1表示需要升级，否则不升级。然后，服务器将升级文件通过GPRS透明的下载到远程终端，实现数据的传输及更新，从而达到远程终端的嵌入式系统软件的在线升级的目的。
　　

　　2 远程终端软件升级的关键技术
　　2．1 FLASH存储器编程
　　远程终端的升级主要是对ARM芯片内部FLASH存储器的数据进行擦除及下载，目前很多ARM芯片支持多种方式对FLASH进行编程，ARM芯片内部FLAsH存储器的编程有JTAG，ISP和IAP三种方式：JTAG编程主要用于产品开发期的调试；ISP需要提供一定的硬件资源和中止应用软件的运行CONTROL ENGINEERING China版权所有，适用于便携式设备的升级；IAP与ISP非常相似．主要区别是IAP允许在应用程序正常运行的情况下，对FLASH存储器中另外一段程序进行读／写操作，甚至可以控制对某段、某页的读／写操作，为数据存储和固件的自动升级带来了极大的灵活性。该方案通过GPRS网络传输升级文件的程序代码，利用ARM内部的FLASH存储器及其IAP编程，实现终端的嵌入式系统软件的远程无线在线升级。有关IAP的命令码、状态码和命令详解以及IAP功能的详细应用见参考文献。
　　2．2 远程终端的程序设计
　　为了在线升级，将ARM芯片内部FLASH存储器按图2所示划分为启动区、用户代码跳转区、用户代码1区和用户代码2区。其中启动区用于存放系统初始化和启动代码，用户代码跳转区用于存放跳转到相应用户代码区的指令．用户代码1区和用户代码2区用于交替存放当前终端正在执行的用户代码和升级的用户代码。若当前终端执行的用户程序存放在1区，则将接收到的升级程序存放到2区；待升级程序接收结束后，更改用户代码跳转区的指令，使其指向升级程序，即用户代码2区；此后用户代码2区的程序成为当前终端指向的用户程序CONTROL ENGINEERING China版权所有，而用户代码1区则用于下次升级代码的存放区。
　　远程终端上电后首先进入启动区进行系统的初始化；接着终端从片外的E2PROM中读取升级配置，包括升级标志位、已接收到的最后一个数据包的ID等。若终端处于升级状态，则如图3所示，向服务器发所要升级数据的指令，而且指令中将包含终端上次已接收到的最后一个数据包的ID，这样可以避免已接收的数据包的重复发送，并实现续传的功能。终端从GPRS网络接收数据包后对数据包进行解析和校验判断，并与服务器形成一问一答的应答机制。FLASH中进行数据编程的最小单位是页(512个字节)，当接收到的升级数据达到1页后．通过IAP进行编程。如果当前运行的用户程序代码在1区，则把升级数据保存到2区，否则保存到1区。编程成功后，将最后一条数据包的ID保存到E2PROM中。所有升级数据发送结束并编程成功后，通过IAP修改用户代码跳转区的指令，使远程终端运行新的升级代码。
　　3 服务器端的软件设计
　　3．1 升级文件传输的数据格式
　　为了达到快速准确升级的目的，首先对原始的升级代码(Intel Hex文件)进行打包，然后加人相应的数据包ID号和校验码，并定义
