连接器是电子设备中不可缺少的部件。连接器使设计和生产过程更方便、更灵活，降低了生产和维护成本。而连接器在生产过程中受到外界压力影响，其整体外观是否缺损、针脚的平整度和正位度是否在精度要求内，就需要在后续的检查修正。因此，连接器质量的检测是非常重要的一个环节！
　　EF-VS641嵌入式连接器管脚检测系统是光电一体化的高精度在线检测设备，采用机器视觉检测技术控制工程网版权所有，专门用于检测各种连接器端子针脚、小型变压器等电子元器件的外观、尺寸、形状等检测的仪器。系统简单设定后，即可自动识别、检测CONTROL ENGINEERING China版权所有，如有异常发生，可提示报警或者控制机器停机。该产品整机一体化、图像清晰直观，可以方便快速准确的检验产品的平面度，明显提高工作效率和产品质量！EF-VS641嵌入式连接器管脚检测系统在检测标定平面度时能达到0.02mm以上的精度。可根据检测要求设定平整度误差范围。对不符合要求的工件检测后可输出控制信号，剔除不合格品。

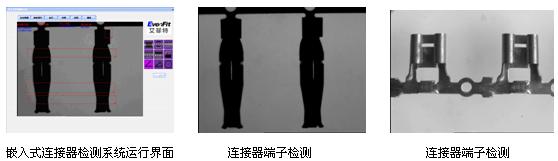

　　示例图片：

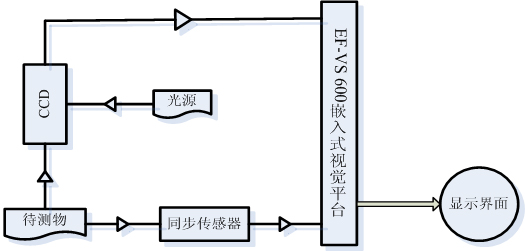

　　【EF-VS641嵌入式连接器管脚检测系统结构图】

　　【EF-VS641嵌入式连接器管脚检测系统主要功能】
　　检测连接器形状是否合格；
　　可测量连接器多个位置的几何尺寸，包括pitch间隔、宽度、高度等；
　　检测边缘是否有沾附碎屑；
　　检测插针是否扭曲；
　　检测局部是否挤压变形；
　　废品漏检率为零；
　　系统检测到质量问题时，能发出报警信号，指出出错位置并控制停机；
　　系统有自学习功能，且学习过程操作简单；
　　系统可通过RS232接口或以太网接收上位机控制信号。
　　【EF-VS641嵌入式连接器管脚检测系统主要技术特点】
　　操作界面清晰明了，简单易行，只需简单设定即可自动执行检测；
　　采用以DSP处理器为核心的视觉系统，精确识别和检测目标，提高系统处理速度和可靠性的同时，极大的降低了成本；
　　系统可同时接两路视频，对同一个连接器从两个方位进行检测CONTROL ENGINEERING China版权所有，降低了系统成本CONTROL ENGINEERING China版权所有，节约了系统资源；
　　检测软件及算法完全自主开发www.cechina.cn，采用亚像素技术实现超高的检测精度；
　　可灵活设置模板查找、平均灰度值检测及距离、角度等多种检测算法；
　　可选择局部扫描功能，提高检测速度；
　　专业化光源设计，成像清晰均匀，确保不形成光斑；
　　支持多种产品的检测、具备产品在线自动搜索等功能；
　　安装简单，不影响原生产线工作；结构紧凑，易于操作、维护和扩充；
　　可靠性高，运行稳定，适合各种现场运行条件。
　　【EF-V641嵌入式连接器管脚检测系统主要性能指标】
　　扫描幅宽：5-100mm；
　　成像与显示：752*582像素，1/3英寸CCD(4.8*3.6mm，6mm对角线) ；
　　物体图像放大：1∽50倍 ；
　　镜头类型：C接口型 ；
　　成像速度：>25fps ；
　　灰度等级：黑白256级灰度(每像素8位)，彩色1600万色(每像素24位) ；
　　最低照度：黑白0.003Lux，彩色0.1Lux；
　　处理时间：小于30ms；
　　功  耗：  小于50W；
　　工作电源：220VAC±20%，50Hz ；
　　工作环境温度：  0～70℃；
　　湿度：35%～85%无凝结。
