;CS3000网络连接有V网（Vnet）和以太网（Ethernet）。V网是连接系统内各部件的实时控制网，即用于连接HIS和FCS之问的通讯；以太网是系统内各HIS间进行数据交换的网络CONTROL ENGINEERING China版权所有，即用于操作站和工程师站间的通讯，网络构成见图2。

        2 主要控制系统的应用
        本公司设计单系列生产能力为150t／d，采用PTA法四釜流程连续生产装置，以PTA装置的精对苯二甲酸和乙二醇为原料，经过浆料调配、酯化、预缩聚、终缩聚等工艺，生产熔体和聚酯切片。主要控制系统在应用中的组态以酯化釜为例。
        2．1 酯化釜回流EG 的流量控制

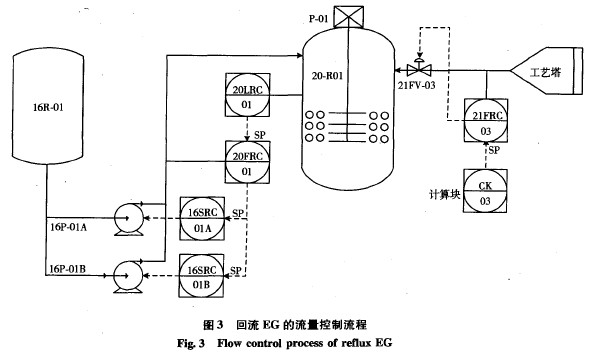

        在酯化釜中控制工程网版权所有，按照一定的量比[n（EG）／n（TPA）]发生酯化反应，_二般为了减少新鲜EG的消耗量，通常是加入经过工艺塔回收的EG，加人的回流EG量与酯化釜的进料量成一定的比例关系，构成了串级控制回路，工艺流程如图3所示。
        利用CS3000的组态平台控制工程网版权所有，组态如图4所示。

        组态详细介绍
        BDSET是个数据输人功能块（BDSET-1L），用于输入量比 参数和回流量比-，参数，这2个参数会在下面的CK-03计算模块中被引用。
        CK-03是个计算模块（CALCU），根据酯化釜进料流量20FRC-01．PV，量比M和回流量比J按照一定的关系式计算出进酯化釜的回流EG量。程序为
        PROGRAM
        AUAS N 20FRC-01．PV
        AUAS J BDSET．DT01 ! 回流量比设定
        AUAS M BDSET．DT02 ! 量比设定
        CPV=＊ ＊ ＊ ＊ ＊ ＊ ＊ ＊ ＊ ＊ ＊ ＊ ＊ ＊ ＊ ! 计算结果为回流EG量
        END
        21FRC-03是个常规PID控制模块控制工程网版权所有，实现回流EG流量的PID控制。CK-03和21FRC-03构成了串级控制回路，可以达到酯化釜的回流EG量和酯化釜的进料量自动匹配，自动调节，实现了产量变化时，仍然能自动平稳调节。
        2．2 酯化釜液位控制系统
        酯化釜液位复杂控制系统是酯化反应中重要控制系统之一，利用CS3000系统的控制组态平台www.cechina.cn，酯化釜液位20LRC-O1，进酯化釜的管道浆料流量20FRC-01与2台浆料泵的转速16SRC-01A／16SRC-01B构成了多级复杂控制回路，实现了对酯化釜液位的稳定调节，系统组态如图5所示。

        组态中使用了常规PID控制功能块（PID），用以实现基本控制功能，而串级控制信号分布功能块（FOUT），用以把20FRC～I的输出信号分别给2台浆料泵各自转速控制作设定。装置投运后，操作人员可以根据工艺生产实际情况，通过修改各个功能块的工作方式，灵活调节复杂控制回路，有如下3种调节方法。
        （1）20-FRC-01和
