DTU实现石油勘探数据快速传输与共享

www.cechina.cn2009.09.21阅读 5147

        一.背景
        油田是一个以油气生产为主控制工程网版权所有,集勘探、开发、施工作业、后勤辅助生产、多种经营、社会化服务为一体的,专业门类齐全的国有特大型企业。油田的勘探、钻井、测井、录井等是野外作业,流动性强,点多、分散、距离长,施工现场与公司之间的信息交流长期以来没有好的解决方案。
        本案列主要针对石油的勘探www.cechina.cn,使管理人员通过组态软件实现在办公室内就以通过该系统随时观测到油井勘测状况。系统可以通过图形的方式直观的将勘测数据显示给相关工作人员,并提供了大量的表格和数据分析控件。
        由于勘探现场一般都在条件比较恶劣的野外,因此,系统使用了GPRS/CDMA无线网络,最后经过分析比较,使用了GPRS联网模式,勘探现场可以将测量数据通过GF-200
8W DTU以GPRS方式将数据传送到数据监控中心。
        针对于以上情况,中石油石油勘探研究院结合紫金桥软件实施了以下方案。
        二.解决方案

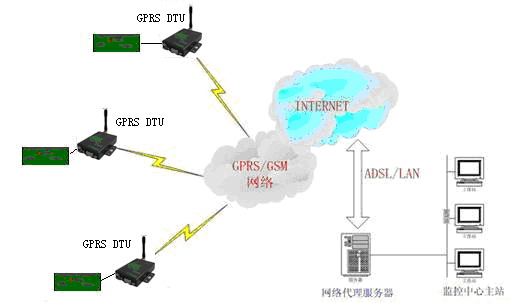

        1.系统结构:
        整个系统主要用到了CONTROL ENGINEERING China版权所有,现在数据采集卡(自制),网络通信设备GF-2008W(GPRS DTU),GPRS Modem监控中心配置的是PC机和“紫金桥组态软件”。
        信息采集站
        信息采集站
        信息采集站

系统结构

        1>信息采集分站:
        指的是现场的某一口井。主要用到了数据采集卡(自制),夜体探针,电阻探针,GPRS DTU等。
        2>监控中心主站:
        一台拥用Internet IP地址的PC机,并装有“紫金桥组态软件”等。
        GPRS数据传输终端DTU功能介绍:
        A、功能:
        1. 标准的AT 命令界面,方便程序设计;
        2. TCP/IP Internet 内嵌的协议栈,轻松互连;
        3. RS232接口方式控制工程网版权所有,更加简便的通讯方式;
        4. 可通过串口升级程序。
        B、性能:
        1. 使用低功耗高性能的CPU 做处理器,16位内部数据总线,128KBSRAM控制工程网版权所有,512KBFLASH,可高速处理协议和大量数据;
        2. 支持全透明及帧格式数据传输;
        3. 支持TCP、IP、PP
