1、引言
        等离子自动高低调节器是切割机中必不可少的配套设备，广泛应用于大型装备制造、造船和切割等领域，其主要功能是保证切割割炬与被切割工件保持最佳切割距离，消除由被切割工件的不平度变化引起的加工精度误差。切割机在工作过程中不能准确获取切割割炬与钢板的距离，这就必然影响钢板的切割质量。切割的弧电流强光会给操作人员造成视觉疲劳。因此，给出了一种基于霍尔传感器的设计方案，保证切割过程中割缝宽度均匀，切割精度提高。
        2、系统设计
        该设计方案利用霍尔效应原理产生随磁场变化而产生变化的电压，把变化的电压送到自动高低调节器CONTROL ENGINEERING China版权所有，控制割炬的上升与下降，形成一个闭环的自动高低调节系统，如图1所示。该闭环自动控制系统由霍尔传感器、自检

器、高频滤波器、运算放大器、比较器、断弧提升器、模拟开关手动自动转换器、光电耦合器、三态门互锁器、电机驱动器以及机械丝杆传递定位系统组成。图2所示是系统控制电路图，从而能在切割过程中实时控制割炬与钢板的距离，有效保证钢板的切割质量。

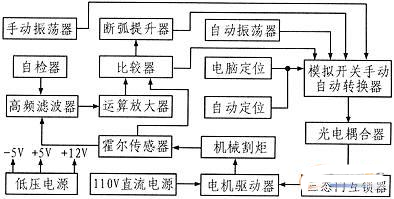

        图1 系统框图

        2.1 霍尔传感器
        将一块导体板置于磁场，使磁场的磁感应强度B的方向与板垂直，当导体板中流经一定电流时，垂直于磁场和电流方向的导体板的横向两侧会产生一定的电势差，这一现象称为霍尔效应。霍尔传感器是根据该原理制成的。图3是一个霍尔传感器，它共有4个接线端，分别为接地、+5 V，-5 V和电压输出，水电缆通过中间空心圆。

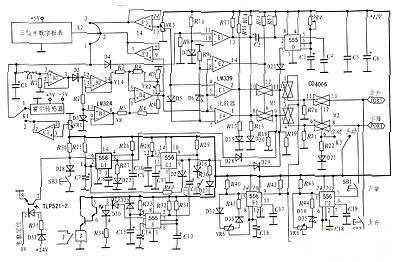

        图2 系统控制电路图

        等离子发生器起弧后，霍尔传感器采集割炬与钢板之间的电流，水电缆中的电流穿过霍尔传感器，在其周围产生恒定磁场。向霍尔传感器预先施加一恒压，产生一恒定电流，霍尔传感器则输出霍尔电压。如果切割电流有微小变化，则产生变化的磁场，而输出的霍尔电压也是变化的，这样就把切割中的变化电流转化为变化电压，输出的霍尔电压包含有干扰信号，其高频信号的范围较宽控制工程网版权所有，这就需对信号电压进行高频滤波，从而获取有用信号，再将其信号送至等离子自动高低调节器。以运算放大器C1的引脚1的输出电压作为自检电压，并通过调节VR1改变其输出电压，也可以模拟霍尔传感器输出电压。

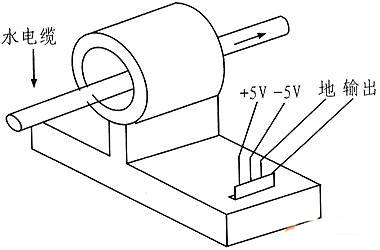

        图3 霍尔传感器

        2.2 高频滤波电路
        高频滤波电路由C1，L1，R1组成。由于高频信号经LM324运算放大器后，还有部分杂散的高频信号没有滤除，电容C1用于滤除高频信号，而电感L1阻碍高频信号，只允许被检波的低频解调信号通过，这样在负载R1上就建立了微弱的电压信号。
        2.3 差分运算放大器
        运算差分放大器采用LM324。R1上的电压输入B1的引脚3，引脚3缓冲输出控制工程网版权所有，用于隔离信号源，提高负载驱动能力。D2和D3二极管具有箝位作用，正向导通，信号电压被耦合至R2，R2上的电压随R1变化www.cechina.cn，具有电压跟随器的作用，R2的电压输入至后续B2的12引脚，14引脚和8引脚分别输出电压V14和V8。采用双端输入、单端输出放大信号www.cechina.cn，将B3的8引脚和B2的14引脚的输出信号输入至差分放大器B4的5引脚和6引脚，由B4的7引脚输出放大后的信号。
