GE Fanuc的Proficy-iFIX在燃气行业中的应用

作者:吴迎秋,佳博(鞍山)自动化工程有限公司2009.02.02阅读 9891

  应用背景
  襄樊市天然气输配工程是 “川气东输”系统工程的下游城市用户之一,为了增强襄樊市天燃气输配的自动化管理水平,提高企业的经济效益和社会效益,襄樊大明天然气有限公司领导经过科学的论证和考察,决定建设一套天然气管网遥测调度指挥系统,保证城市安全用气,节约能源和资金,使企业的生产和安全管理水平,与国内先进水平接轨。
  客户需求
  襄樊市天然气输配工程是襄樊大明天燃气公司生产运行系统的有机组成部分,操作员在调度中心通过SCADA系统能完成对襄樊市燃气输配管网和场站运行状况的监测,为生产调度提供及时、准确和可靠的管网运行数据CONTROL ENGINEERING China版权所有,并为GIS,客服系统提供接口数据。
  本系统的目标就是提供一套满足襄樊大明天燃气公司目前需要并适应未来发展、技术先进、性能可靠稳定、性能价格比高的SCADA (Supervisory Control And Data Acquisition)系统,以实现天然气管网和场站的数据采集、监视、控制和管理,为生产运行的科学管理和调度提供科学的依据。
  解决方案
  1. 概述
  襄樊大明天燃气公司SCADA系统由调度中心、通信系统、远程站和现场仪表组成。
  调度中心由2

台SCADA服务器、1台SCADA磁盘阵列机、1台WEB服务器,1台GPRS接收服务器、2台操作员站、1台通讯处理器、1台大屏幕投影仪、1台打印机、1台扫描仪、1台刻录机,并通过冗余局域网相连。
  远程站有6种类型共30个,完成所在站的数据采集、控制、连锁保护、计量、通过通信系统向调度中心计算机监控系统发送数据等任务,可以独立完成自己站点监测和控制工作。
  系统设计采用有线与无线结合通信方式,有线通信采用光纤方式,无线通信系统采用GPRS。远程站通过通信系统将所采集的数据上传至调度中心,并接受和执行调度中心下传的数据和指令,接受调度中心的监督和管理。
  远程站RTU设计采用目前国际上最成熟先进的、具备防爆能力的MOTOROLA公司的成套SCADA系统(MOSCAD)。
  2. 网络结构

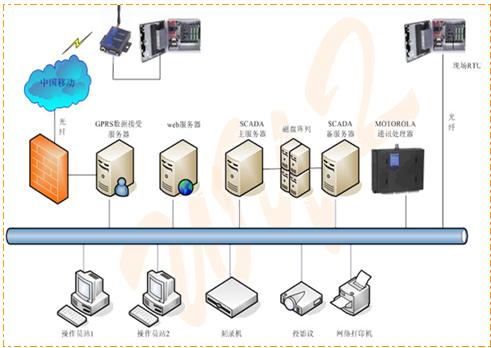

GE Fanuc的Proficy HMI/SCADA - iFIX在燃气行业中的应用如图


  3. 通讯方式
  本系统采用两种通讯方式,光纤和GPRS通讯方式。
  调度中心与门站,重要的调压站之间采用光纤方式,以保证这些重要站点通讯的可靠性、稳定性。在数据吞吐量较小、实时性要求不高,有线通讯网络覆盖不到或单独为此敷设线路不经济的区域或站点(如:工业用户等)仅采用无线(GPRS)的通讯方式。
  网络通讯:服务器、计算机及通信前置机之间通过以太网进行数据交换,可以传输实时监控数据和设备状态,并可完成在线和备份设备的自动/手动切换。
  4. 软件配置情况
  计算机 软件配置
  服 务 器 1) SQLSERVER 2000企业版(sp4)
  2) Proficy HMI/SCADA - iFIX 中文版(iFIX Development无限点主备2套)
  3) 冗余驱动程序:OPC SERVER FOR MGT
  4) SCADA冗余的管理软件 :DUALSCADA
  WEB服务器 1) Proficy HMI/SCADA - iFIX中文版(IFIX Client RunTime 2套)
  2) DUALSCADA双机冗余的管理软件
  操作员站 1) Proficy HMI/SCADA - iFIX中文版(IFIX Client RunTime 2套)
  2) DUALSCADA双机冗余的管理软件
  站 控 1) SQLSERVER 2000企业版(sp4)
  2) Proficy HMI/SCADA - iFIX中文版(IFIX RunTime 300点 2套)
  3) 驱动程序:OPC SERVER FOR MGT
  5. 调度中心的组成
  ■ 服务器
  两台服务器CONTROL ENGINEERING China版权所有,是SCADA系统的核心,采集各站的过程数据,担负着整个系统的实时数据库和历史数据库的管理、网络管理等重要工作,两台服务器采用双机冗余的形式。
  ■ 磁盘阵列机
  为了保障数据存储的安全性,使数据的存储与操作系统分离,调度中心配备一台磁盘阵列机控制工程网版权所有,采用RAID 磁盘阵列,每台服务器通过SCSI卡与磁盘阵列机相连www.cechina.cn,采用群集管理方式,存储系统运行数据。
  ■ WEB服务器(兼做GPRS转发站)
  Internet、Intranet的接口服务器,通过建立网站的方式,将服务器的数据送到Web服务器上。客户端使用标准Web浏览器就能看到SCADA Server上实时动态数据。
  由于移动的数据中心只能绑定到一个IP,SCADA服务器采用冗余的方式,两台冗余服务器无法同时接收数据CONTROL ENGINEERING China版权所有,所以WEB服务器兼做GPRS转发站,将接收的数据再转发到两台SCADA服务器。
  ■ 操作员工作站
  操作员工作站通过局域网与服务器进行通信,将采集的数据以曲线、工艺图等多种方式表现给用户。操作员工作站通过直观友好的用户界
