Intouch在卷烟厂物流系统中的应用

作者:阎爱东 成佳庆 潘广全,山东中烟工业公司青州卷烟厂2009.01.30阅读 7537

  山东青州卷烟厂始建于1948年5月18日,前身为华东野战军随军卷烟社,现已发展为国有大型卷烟骨干企业,全国500家最大型企业之一。企业具有现代化的装备、工艺技术和营销载体,连续完成40万箱以上的产销量。产品畅销省内外广大市场控制工程网版权所有,并出口美国、泰国等国家和地区。
  为了进一步提高企业数字化控制和柔性化制造能力控制工程网版权所有,满足加工质量一致性要求,实现全省卷烟加工企业资源互补与共享,青州烟厂进行了十一五项目改造与扩建。
  企业考虑到工厂内原有的系统,为适应统一维护的需求,系统解决方案还是选用西门子S7-400 PLC平台,操作系统选用Windows XP系统,上位机工控组态软件选用Intouch 10.0。

  InTouch的特点
  InTouch是美国wonderware公司开发的世界上第一个集成的、基于组件的人机接口界面(HMI)系统——Factory Suite 2000中的一个核心组件。它具有世界领先的HMI和面向对象的图形开发环境,便于高效、快捷地配置用户的应用程序。目前,有很多工控组态软件,如InTouch 、iFix、LabViewwww.cechina.cn,国产的有“组态王”等。InTouch和这些软件相

比,主要特点有:
  ⑴ 效率和稳定性。InTouch对核心代码进行了优化,运行效率比较高。目前世界上有12万套以上的InTouch系统在运行,经过了完备的测试和运行考验,可靠性和稳定性高。
  ⑵ 系统的开放性。InTouch的运行环境是WinXP/2003/Vista,基本的通讯格式包括“快速DDE”和Suite Link。其中, 快速DDE兼容微软的DDE,许多WinXP/2003/Vista下运行的软件都可以与InTouch直接通讯。为了与其他设备通讯,InTouch有1000多种通讯协议转换软件(I/O Server),可以与不同的设备通讯,特别是在与PLC的通讯方面,包括了Siemens、Modicon、Opto 22、square D、ABB、GE等,甚至可以利用第三方Server。InTouch还提供了一个工具软件控制工程网版权所有,帮助编写通讯协议转换软件。
  ⑶ 网络功能。InTouch支持微软的各种网络,组网非常简单。它具有强大的网络功能,通过传统的DDE和扩展的NetDDE的方式,可与本机和其它计算机中的应用程序实时交换数据。同时,它支持通过ODBC访问各种类型的数据库,便于系统的综合管理。另外,它支持标准的ActiveX技术,使得用户可以轻松地为自己的应用程序开发各种网络多媒体功能。
  ⑷ 数据库功能。InTouch除了自身带有数据库以外,还支持SQL语言,可以方便地与其他数据库连接。
  ⑸ 容易学习。InTouch的编程方法简单,多称为组态,面向非计算机专业的工程技术人员。一方面缩短了应用开发周期,另一方面方便了终端用户对应用程序的维护。
  ⑹ InTouch提供了各种强大功能,通过组态完全可以满足用户在操作、显示、记录上的各种需求。
  ⑺ InTouch有多种绘图工具和丰富的图形库,可以做出非常易于操作和漂亮的画面。它在报警和历史趋势方面的功能,极大地方便了对系统的监控。
  基于以上原因,我们选择InTouch 10.0作为上位机工控组态软件的开发工具。

  系统的软件设计及应用
  监控系统是调度控制层的一部分,对现场执行层的所有输送设备进行实时监视和控制的是提供给管理人员的人机界面,一般放置在中央控制室内。本厂配置了一套中控室监控系统。监控系统由监控计算机、通讯网卡等硬件系统构成,选用组态软件InTouch作为开发平台CONTROL ENGINEERING China版权所有,可通过PROFINET总线网络与下层控制系统进行数据交换。网络系统总配置如图所示。

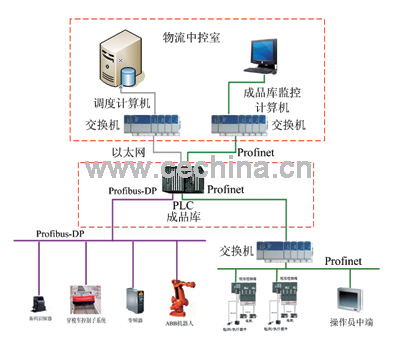

网络系统总配置图

  画面组态和系统监控
  物流系统电控系统中我们按照控制方便、易于操作和美观实用的原则,将监控系统分成多个主画面和若干个分画面,画面是根据工艺流程和功能划分的。每个主画面所监控的设备都在一个功能相对集中的工艺段内,操作人员可以在同一画面内监控到该岗位的所有设备,所有的工艺操作可用鼠标在相应的画面上“点击”进行,操作方便,界面友好。各设备的开关状态在画面上采用不同的颜色进行区分,即“绿色运行、红色停止”。报警画面与主画面一一对应,即每一个报警画面显示的都是其对应的主画面的报警,这样便于管理,易于操作。在底部主翻屏画面上设有‘历史趋势’和‘报表设置’两个键,分别可进入历史趋势和报表设置。在画面上设置了趋势图,通过调用趋势图进行参数整定及查看各参数的历史趋势图。监控画面如图所示。

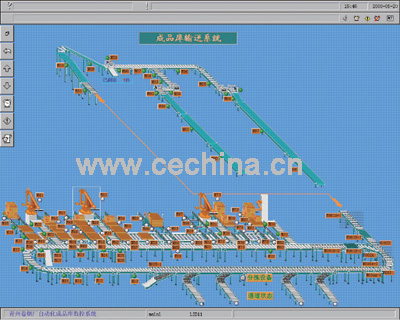

监控系统设备信息例图

  数据通讯
  在InTouch中,内存型数据为InTouch程序内部定义的变量,不需要通过I/O Server即可进行访问;I/O型数据的来源一般为其它计算机站点或本机运行的其它程序,这类数据由InTouch通过Net
