关键词:伺服驱动器、总线、调节轮、卷绕轮、摆丝轮、跟随
模切机系统是一个对电机的动态响应要求很高的一种机械设备,要求伺服系统能够提供非常快速的动态响应能力和精确的定位能力。我们所做的这套系统是就是根据ED伺服驱动器和电机所具有的高动态响应能力来实现,同时还采用了ED伺服内部所具有的编程能力,还把系统中以前所使用的具有高速脉冲输出能力的PLC换成了一般的普通PLC,为客户节约了成本。下面是我们驱动器的一些功能特点:
1、全数字化的速度和位置控制功能,并提供位置、速度和扭矩的控制功能,具有很高的动态响应能力;
2、灵活多变的跟踪控制方式控制工程网版权所有,提供高灵敏度的跟踪效果;
3、可编程控制的数字输入输出;
4、可监控电机短路、电压、温度、编码器、位置跟踪和电流过高等故障;
5、可通过RS232、RS485、Profibus、CAN通讯口进行参数设定;
因此我们的伺服驱动器完全有能力胜任这份工作,下面大致介绍下这套系统:

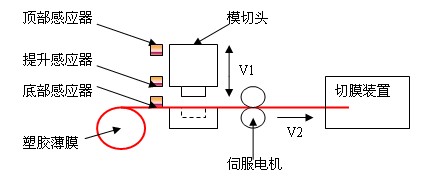

一、模切机机械机构简图
二、设备工艺
1:伺服电机拖动塑胶薄膜的运行轨迹。如下图:
工艺说明:有两种主要的切膜方式。
1:光标切膜:就是如上面的运行轨迹一样,S1区进行跟随,然后进入"寻找色标"区,等待色标CONTROL ENGINEERING China版权所有,当检测到色标之后,进入定位模式,走一个定长。
2:程控切膜:就是每次都有一个设定好的长度。程控切膜又分为两种。1:定长切,就是每次切的距离都是一样的。2:变长切,就是事先设定好多个长度控制工程网版权所有,然后按照设定的多段长度来切。
3:还有一些结合运用的。如:光控+程控。就是第一次切用光控来定位然后用程控来控制,但这都是一些功能上的应用在这里就不具体说明。
三、运动轨迹控制要点
变频器来控制"模切头"。因为变频器最快50Hz,可以控制模切头300inc/min,所以伺服控制器,也要300次启停/min。因为在模切头在切的时候是绝对不允许拖动的。所以伺服运行时间是当模切头碰到"提升感应器"开始运行www.cechina.cn,然后在模切头碰到"顶部感应器"之前完成拖膜。如果在模切头碰到"顶部感应器"的时候还没有收到伺服的"拖膜完成信号"就认为拖膜的速度太慢,就要报警。
四、伺服程序编写
光控流程:先进入"速度模式",同时比较运行距离www.cechina.cn,当运行距离超出了S1,就启动快速捕捉口来捕捉色标,1如果捕捉到色标就将速度模式下的速度(60ff0020)发送给伺服的定位模式的最高速度(60810020),然后进入绝对定位。定位到达后out1输出。2如果在最大允许运行长度内没有发现色标,就out2输出,并且伺服停止。
Din1触发启动,调用seq10
Seq10(将当前位置+S1来设定触发快速捕捉口的位置,同时将比较器1和比较器2停止)
21A00120 60630020
21A00320 80000 (S1长度,HMI设定)
21A00410 1
21A00220 21800420
21810610 0 (取消比较器1)
21820610 0 (取消比较器2)
21180008 F
SeqF(设定:如果在"每次运行的最大长度"内都没有找到色标,电机停止,然后报错)
21A00120 &nb
