随着生活水平的不断提高以及城市老龄化比例的提高，医疗电子设备的家庭化逐渐成为了趋势。其中家用电子血压计就是典型的家庭医疗检测设备之一。目前血压计大致上可分为两种：一是水银式血压计，其优点为数值稳定，其缺点为无法一个人自行操作，必须专业医护人员操作，且肉眼观察误差极大控制工程网版权所有，主观性强www.cechina.cn，体积较大不易携带。二是电子式血压计，其优点为：使用简易，可一人独自操作；测量值便于记录，体积轻巧便于携带。电子式血压计具备了诸多优点，越来越受到普通家庭的欢迎。本文介绍了以MSP430F449为控制核心，辅以BP01型压力传感器与MCU之间模拟信号处理电路以及LCD显示、语音提示，实现家用电子血压计的设计。

　　血压测量原理

　　血压的概念就是血液流经血管壁时的压力。由心脏出来的血液，需要有推力，才能绕行身体一周，心脏就是借着不停的收缩、放松，将血液推送前进。血压有两种，一是收缩压：是当心脏收缩将血液打到血管所测得的血压CONTROL ENGINEERING China版权所有，另一是舒张压：是心脏在不收缩所测得的压力。当袖带的压力等于血压时，血液开始可以流通而产生所谓的袖带声，这时候表现为收缩压，从这一刻开始做记录，直到最后袖带声音消失的时候，记录此点即为舒张压。

　　电子血压计工作原理

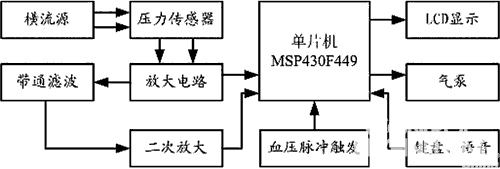

　　系统框图如图1所示。系统由恒流源、压力传感器、放大电路、带通滤波、二次放大、血压脉冲触发、液晶驱动器、键盘语音电路和单片机组成。

　　　　　　　　　                         图1 电子血压计原理图

　　单片机主要原理为：PWM输出控制气泵充气漏气调整袖带内气压；一路ADC采样袖带内气压直流分量以便取得收缩压和舒张压；一路ADC采样袖带内气压交流分量经分析计算后确定收缩压和舒张压的瞬态时间位置；接收血压脉冲信号触发ADC工作；将计算出的收缩压和舒张压结果输出至LCD显示并进行数值的语音提示。

　　硬件设计

　　1 MSP430FF449D单片机主控电路

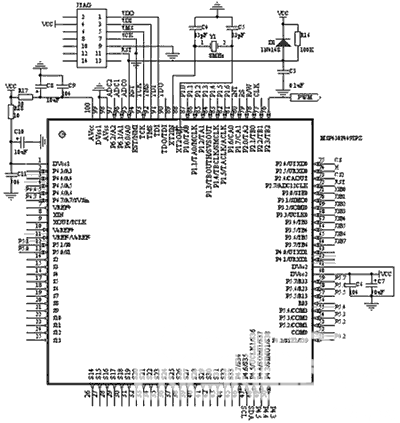

　　本系统主控电路如图2所示，主要由MSP430F449芯片、JTAG接口电路、时钟发生电路、时钟输出电路、复位电路、PWM波输出电路、供电电路等组成。其中JTAG用于下载和调试程序，PWM波输出电路用于控制气泵。当测量血压时，先充气至200mmHg高，再慢慢以每秒约下降5mmHg的速度放气。实现自动测量血压。

　　　　　　                  图2 电子血压计主控电路

　　2 血压传感电路

　　如图3所示，本电路采用BP01型压力传感器和运放MAX4472。BP01型压力传感器是为检测血压而专门设计的，主要用于便携式电子血压计。它采用精密厚膜陶瓷芯片和尼龙塑料封装，具有高线性、低噪声和外界应力小的特点；采用内部标定和温度补偿方式，提高了测量精度、稳定性和重复性，在全量程范围内，精度为±1%、零点失调不大于±300μV。MAX4472是MAXIM公司的一款集成了四个运算放大器的低功耗放大芯片。本系统中内部集成运放A接恒流源CONTROL ENGINEERING China版权所有，为压力传感器提供恒定的电流，运放B和运放C，运放D组成差分输入、单端输出放大电路www.cechina.cn，直接输入ADC0监视血压直流分量。

　　　　　　                                图3 血压传感电路

　　3 滤波和放大电路

　　如图4所示，电路由滤波和放大两部分组成。其中MAX267是MAXIM公司出产的一个集成滤波器，可以构成低通、带通、高通、等多种方式，使用灵活，性能远远优于采用集成运放组
