I　　PM内的集成传感器在宽范围运行条件下保护像SKiiP这样的功率模块。配备合适的评估电路，它能作为一个协同效应为过程控制提供高质量的信息。这可以节省空间、成本和开发时间。通过外部观测器，可用传感器信号的联合可填补应用中特定保护的空隙。
  　  如今控制工程网版权所有，运行参数监测已成为功率模块的一个组成部分。在功率模块中，温度传感器已或多或少地成为标准配置，甚至连电流传感器也正越来越广泛被采用。事实上，与外置传感器解决方案相比，集成传感器是更具有成本效益的解决方案，它为用户带来附加的保护功能CONTROL ENGINEERING China版权所有，同时减小了模块的体积。

   　 电流传感器

    　如果一个功率模块配备了电流传感器www.cechina.cn，其信号主要是用作输出电流控制（例如：在传动应用中），并且还可以起到保护器件的作用。电机控制的需求确定电流传感器的特性。在许多情况下，故障（包括温度漂移）都必须低于1 ... 2%。对温度（-40℃～125℃）和低电流损耗的要求是通过功率模块自身来设定的。器件保护功能设定过流能力（最大短路电流为额定电流的5倍），上限截止频率（> 100kHz）。

    　对于中低功率器件，使用电流分流器是一个精确且低成本高效率的解决方案。电流限额约为30A～40A。不足之处是有额外的功率损耗，并且如果分流器用于测量发射极电流，将会失去隔离且IGBT栅极信号中存在干扰。

    　对于高性能和大功率半导体模块，一般使用电气隔离的传感器。无补偿电流的纯霍尔效应传感器在误差和温度稳定性方面的性能较差。传感器可用在用户指定的模块中CONTROL ENGINEERING China版权所有，因为这些模块中的需求定义的很清楚。具有高线性度和低温度漂移的传感器与补偿电流一起运作。该电流抵消传感器核心内测量电流的磁场。补偿电流放大器的控制信号由霍尔效应、磁场或磁阻探头提供。

  　  对于像赛米控SKiiP系统这样的智能功率模块（IPM），由于最终应用对于高性能的要求，使用高精度的传感器是最合适的。在最终应用中，传感器直接集成在模块的外壳中，环绕主端子以节省空间（图1）。用于信号监测和转换的评估电路是驱动器电路的一部分。特殊设计的ASIC芯片保证高集成度和高可靠性，这在采用外部传感器的方案中是难以实现。

图1 AC端子集成了电流传感器的SKiiP功率模块

  　  在IPM内部www.cechina.cn，电流监测电路与驱动器电路直接相连。它可以在最短时间内检测到外部短路，并且可在2～3μs内关断功率半导体。未来，这一特性将变得越来越重要，因为与过去的IGBT允许10 μs的短路时间相比，新一代IGBT只允许6 μs的短路时间。

  　  电压源逆变电路AC端子处的电流传感器不能检测到逆变桥内的短路。这里，通过监测VCE(sat)，处于开态的半导体的斜率电阻用于保护目的。该方法对于短路保护是足够的，但并不适合电流的测量。

    　温度传感器

    　对于器件保护而言，有几种温度传感器可供使用。这些传感器具有负温度系数（NTC）或正温度系数（PTC）。标准工业模块中使用最多的是NTC传感器。赛米控使用自己的硅芯片传感器SKCS，该传感器为PTC特性、具有线性度高和误差小的特点。配合适合的监测电路，诸如SKiiP的IPM提供一个模拟输出信号用于温度测量和故障率低于5°C的保护功能。

   　 传感器在模块内的位置在很大程度上影响其温度保护的能力。事实上，在这方面传感器的位置比传感器的误差更重要。如果硬件断路电平由驱动器或控制电路设置，则尤为如此。

   　 对不同位置传感器所带来的影响进行了一项研究。功率模块的一个模型如图2所示。该模块没有铜底板，安装在一个风冷铝散热器上。不同传感器的热耦合不同，从传感器A）在同一铜层上与功率半导体直接相连，到传感器B）和C）在模块内不同位置进行隔离，到放置在散热器上模块旁的传感器D）。由于不同的热耦合，每个传感器有不同的结（ j ）到传感器（r）热阻Rth(j-r)。

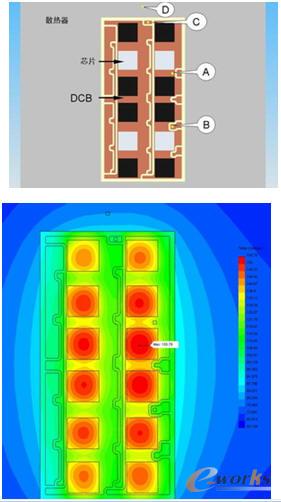

图2 功率模块内有关不同温度传感器位置的案例研究；模型和温度模拟

　　用于过热保护的断路电平可在准静态条件为每个传感器设定。例如，如果Tj 不能超过140°C，则所研究案例系统的“过热关断”断路电平将从120°C（传感器A）、110°C（传感器B）、100°C
