一、测量控制系统的组成

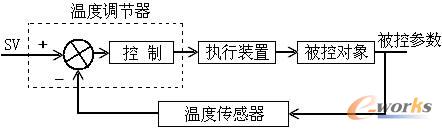

在自动控制回路中主要由输入传感器、调节仪、输出执行装置与被控对象四个部分组成CONTROL ENGINEERING China版权所有,其系统结构图如图所示。
控制原理图
现代传感器在原理与结构上千差万别控制工程网版权所有,如何根据具体的测量目的、测量对象以及测量?环境合理地选用传感器,是在进行某个量的测量时首先要解决的问题。当传感器确定之后,与之相配套的测量调节和被控设备也就可以确定了。测量控制结果的成败,在很大程度上取决于传感器的选用是否合理。

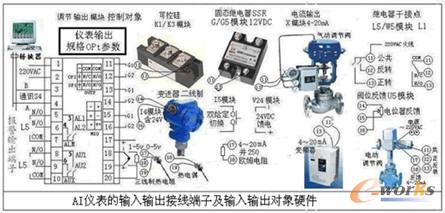

在仪表的使用过程中要充分了解输入传感器技术规格特性控制工程网版权所有,才能更好的应用仪表。选择合理的输入模块才能更好的应用仪表。如:I4模块应用在二线制变送器,同时馈电24VDC;如:I2模块应用在频率输入,馈电12VDC;J0模块热电阻;J1模块热电偶等。
二、仪表常用输入规格
以AI-808仪表为例一台仪表可以兼容常规所有输入规格入下:
热电偶:K、S、R、E
线性电压:0-5V、1-5V、0-1V、0-100mV、0-20mV等
线性电流(需外接分流电阻):0-10mA、0-20mA、4-20mA等
扩充规格:在保留上述输入规格基础上,允许用户指定一种额外输入规格(按特殊分度表输入)
●测量范围:
热电偶:K(-50-+1300℃)、S(-50-+1700℃)、R(-50-+1650℃)、T(-200-+350℃)
E(0-800℃)、J(0-1000℃)、B(0-1800℃)、N(0-1300℃)
热电阻:Cu50(-50-+150℃) 、Pt100(-200-+600℃)
线性输入:-1999-+9999由用户定义
●测量精度:0.2级(热电阻、线性电压、线性电流及热电偶输入且采用铜电阻补偿或冰点补偿冷端时) 0.2%FS±2.0℃(热电偶输入且采用仪表内部元件测温补偿冷端时)
●响应时间:≤0.5秒(设置数字滤波参数dL=0时)
注:仪表对B分度号热电偶在0-600℃范围时可进行测量,但测量精度无法达到0.2级www.cechina.cn,在600-1800℃范围可保证0.2级测量精度。
在确定传感器型号后在仪表参数表设定传感器代号就能正常显示测量数据。表格如下:
代号 传感器输入类型 代号 传感器输入类型
0 K 20 Cu50
1 S 21 Pt100
2 R 22 0~75mV 电压输入
3 T 26 0~80欧 电阻输入
4 E 27 0~400欧 电阻输入
5 J 28 0~20mV 电压输入
6 B 29 0~100mV 电压输入
7 N 30 0~60mV 电压输入
8 WRe3-WRe25 31 0~1V
9 WRe5-WRe26 32 0.2~1V
10 客户自定义 33 1~5V 电压输入
12 F2 辐射高温温度计 34 0~5V 电压输入
Sn="10时",采用外部分度号扩展,用户可以自输入非线性输入表格
三、输入信号类型
第一类、温度传感器
1、热电偶与热电阻一样都是温度传感器CONTROL ENGINEERING China版权所有,但是他和热电阻的区别主要在于:
1.1 信号的性质,热电阻本身是电阻,温度的变化,使电阻产生正的或者是负的阻值变化;而热偶,是产生感应电压的变化,他随温度的改变而改变。
