逻辑分析仪自1973年问世以来，在短短几十年的时间内得到了迅速的发展。传统逻辑分析仪利用芯片的引脚对信号采样，并送到显示部分对系统进行分析，但对于无引脚的封装类型，传统逻辑分析仪很难有效的监测系统内部信号。而在FPGA测试中，嵌入式逻辑分析仪（ELA）的出现解决了内部信号的在线调试问题。ELA综合了嵌入式技术和逻辑分析仪技术，将逻辑分析IP核嵌入到FPGA中，在不引出内部信号的情况下即可方便的对系统进行调试。常用的嵌入式逻辑分析仪有Altera公司的SignalTap II、Xilinx公司的ChipScope Pro以及Lattice公司的ispTRACY等。本文以Altera公司的SignalTap II为例，对嵌入式逻辑分析仪的工作原理及在线调试进行探讨。

ELA的工作原理及特点

　　嵌入式逻辑分析仪的组成框图如图1所示CONTROL ENGINEERING China版权所有，主要分为硬件部分和软件部分。硬件部分由待测设计（DUT）、嵌入到FPGA中的ELA IP核、RAM存储单元以及JTAG接口组成；软件部分由用户设计软件和集成在其中的ELA在线调试软件组成。ELA的工作原理为：设置ELA在线调试软件中需要监测的信号、触发逻辑、采样深度和时钟信号等各项参数；把设置好的ELA文件与用户设计编译综合后一起下载到FPGA中；运行ELA，如果满足触发条件，ELA就在时钟的上升沿对被测信号采样，并储存在RAM存储单元中；当采样完数据，即可通过JTAG接口将数据上传到SignalTap II中进行在线调试。

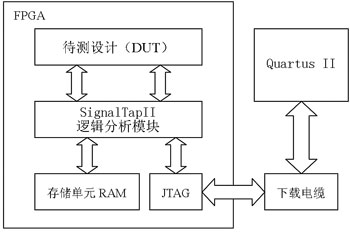

图1 嵌入式逻辑分析仪的组成框图

　　嵌入式逻辑分析仪能够方便地对设计进行在线调试www.cechina.cn，及时发现系统内部所存在的问题，无须对设计文件进行任何修改就可以得到内部节点或者I/O引脚的状态。例如，SignalTap II 支持多达1024个通道，采样深度高达128Kb，时钟支持超过200MHz，每个分析仪均有10级触发输入/输出，从而增加了采样的精度。

ELA在FPGA测试中的应用

　　嵌入式逻辑分析仪在FPGA的测试中应用极为广泛，能够对系统实时监测。本文以交通灯控制器的设计为例，对SignalTap II应用于FPGA的在线调试进行了探讨。设计中所使用的FPGA芯片为Altera公司Cyclone系列中的EP1C12Q240C8，它支持SignalTap II，有12 060个逻辑单元，存储位的大小为239 616，能够较好的支持各种复杂的设计。

ELA的应用设计流程如下。

1 Stp文件的创建

　　在交通灯控制器的设计完成并编译综合后，即可创建一个SignalTap II文件（stp文件）。通常有两种方式来建立stp文件，一是直接建立stp文件，并利用SignalTap II Editor配置逻辑分析仪的各项参数；二是利用MegaWizard Plug-in Manager生成和配置stp文件。相比于第二种方式CONTROL ENGINEERING China版权所有，第一种更为简单，只需在File中选择New,单击Other Files,选择SignalTap II File即可，如图2所示。

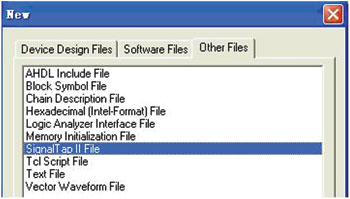

图2 Stp文件的载入

2 ELA的设置

　　将stp文件加入到设计中后，就可以对其进行设置，流程如下。

　　①添加被测信号。通过Node Finder中的SignalTap II Filter查找设计中所有预综合和布局布线后的信号，选择需要观察的信号，在本设计中，可以全部选定。

　　②设置采样时钟。在设置采样时钟时控制工程网版权所有，可以使用其中任何一个信号作为采样时钟，但不能用布局布线后的信号，为获得更准确的采样数据，采样时钟应选择全局时钟。

　　③确定采样深度。SignalTap II的采样深度最大可达128Kb。在选择采样深度时，必须考虑到FPGA的内存大小，此处选择1Kb的采样深度。

　　④设置缓冲获得模式。通过设置缓冲获得模式，用户可以指定在SignalTap II触发前和触发后所捕获的数据量，缓冲获得模式主要有环形模式和分段缓冲模式。在此选择环形模式的预触发位置。

　　⑤设置触发条件。SignalTap II支持基本触发和高级触发的功能。在基本触发中，它支持10级触发级数www.cechina.cn，对于每一级触发，可以根据设计的需要设置不同的触发电平。

　　本设计对SignalTap II的设置如图3所示，其中采样深度为1Kb，缓冲获得模式选择环形模式的预触发位置，触发条件为基本触发；此外，采样时钟选择为全局时钟。这些设置能够准确地对本设计进行在线调试，有效地监测内部信号。

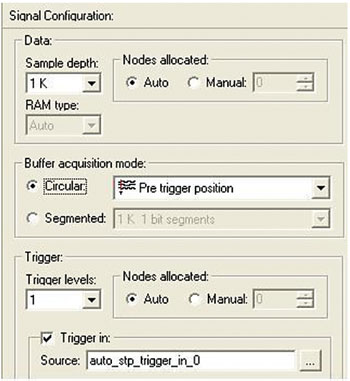

图3 SignalTap II设置窗口

3 设计下载

　　当设置完stp文件并编译综合后，软件将ELA IP嵌入设计里面，同设计一起下载到FPGA中。在器件列表中，逻辑分析仪会自动探测编程硬件，如果在保存设
