前言
随着电子制造技术的日益发展,集成电路的功能变得越来越复杂,而体积却越来越小,因此对制造测试电子元件的厂商而言,如何以最快的时间建造出最具竞争力的测试平台,的确是一门不小的学问。
1960年代末期,Hewlett-Packard设计出了所谓的HP-IB(Hewlett-Packard Interface Bus)作为独立仪器与计算机之间的沟通通道。由于其高速的数据传输率(对当时而言),很快便广为大家所接受,因此后来IEEE便将此接口更名为GPIB(General Purpose Interface Bus)。然而为了应付更为复杂的测试环境与挑战,GPIB便显得捉襟见肘。1987年VXI协会成立,并制订了所谓instrument-on-a-card的标准,也就是VXI (VMEbus eXtensions for Instrumentation)。VXI以其模块化而且坚固的架构CONTROL ENGINEERING China版权所有,的确为量测与自动化产业带来不少的好处。
近十年来,随着个人计算机的剧烈革命与普及,以PCI Bus为架构的仪器模块大为发展。因此1998年PXI System Alliance(PXISA)成
本文主要目的是介绍在PXI平台下,如何利用PXI的优点,进行量测仪器模块之间精密而且快速的同步动作。内容包含PXI的简介与说明、量测仪器模块常用的同步信号以及应用实例。
PXI简介
测试系统制造商的工程师会问,什么是PXI?以PXI的仪器模块和PXI系统做开发平台会有什么好处?和CompactPCI或PCI有哪些不同?首先,我们想利用PXI平台作为量测仪器的平台,那么就得先知道PXI平台的架构与其优点,这样才能与仪器模块配合,发挥出最大的效益。

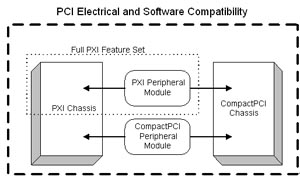

简单来说,PXI是以PCI(Peripheral Component Interconnect)及CompactPCI为基础再加上一些PXI特有的信号组合而成的一个架构。PXI继承了PCI的电气信号,使得PXI拥有如PCI bus的极高传输数据的能力,因此能够有高达132Mbyte/s到528Mbyte/s的传输性能,在软件上是完全兼容的。另一方面,PXI采用和CompactPCI一样的机械外型结构,因此也能同样享有高密度、坚固外壳及高性能连接器的特性。PXI与CompactPCI相互关系如图一所示。
图一 PXI与CompactPCI的相互关系

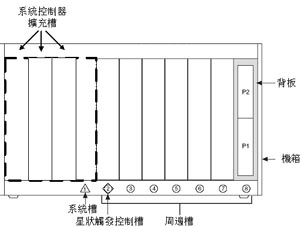

一个PXI系统由几项组件所组成,包含了一个机箱、一个PXI背板(backplane)、系统控制器(System controller module)以及数个外设模块(Peripheral modules)。在此以一个高度为3U的八槽PXI系统为例www.cechina.cn,如图二所示。系统控制器,也就是CPU模块,位于机箱的左边第一槽,其左方预留了三个扩充槽位给系统控制器使用,以便插入因功能复杂而体积较大的系统卡。由第二槽开始至第八槽称为外设槽,可以让用户依照本身的需求而插上不同的仪器模块。其中第二槽又可称为星形触发控制器槽(Star Trigger Controller Slot),其特殊的功能将于后面的文章中说明。
图二 典型3U高度的PXI系统架构。背板上的P1接插件上有32-bit PCI信号,P2接插件上则有64-bit PCI信号以及PXI特殊信号。

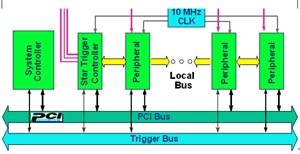

那么前面所说的PXI特有的信号又是什么呢?PXI的信号包含了以下几种,其完整的架构如图三所示。
图三 PXI信号架构
1. 10MHz参考时钟(10MHz reference clock)

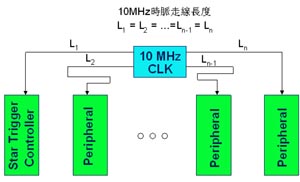

PXI规格定义了一个低歪斜(low skew)的10MHz参考时钟。此参考时钟位于背板上CONTROL ENGINEERING China版权所有,并且分布至每一个外设槽(peripheral slot),其特色是由时钟源(Clock source)开始至每一槽的布线长度都是等长的,因此每一外设槽所接受的clock都是同一相位的,这对多个仪器模块的同步来说是一个很方便的时钟来源。基本的10MHz参考时钟架构如图四所示。
图四 PXI 10MHz参考时钟架构
2. 局部总线(Local Bus)
在每一个外设槽上,PXI定义了局部总线以及连接其相邻的左方及右方外设槽www.cechina.cn,左方或右方局部总线各有13条,这个总线除了可以传送数字信号外,也允许传送模拟信号。比如说3号外设槽上有左方局部总线,可以与2号外设槽上的右方局部总线连接,而3号外设槽上的右方局部总线,则与4号外设槽上的左方总线连
