WebAccess成功应用于北京自来水调度系统

www.cechina.cn2008.04.28阅读 4848

  特点

如图1

  ·首家完全基于浏览器而设计的网际组态软件
  ·基于 Web浏览器的全功能客户端监控与现场同步
  ·强大的远程诊断CONTROL ENGINEERING China版权所有,维护功能
  ·中央集成数据库服务器
  ·分布式结构体系
  ·全局节点的时间同步功能
  ·多叠式网络安全体系
  ·免费的客户端授权
  ·强大的远程诊断CONTROL ENGINEERING China版权所有,维护功能
  ·免费的开发环境,一次拥有www.cechina.cn,无限开发
  ·与上层管理系统的无缝接轨,轻松实现管控一体化

  为保证北京市供水情况的及时了解和合理调度,提供快捷、完整、准确的供水信息给调度部门是非常重要的。将 DCS 控制系统与 PIMS 信息管理系统有机结合为一体,是本次 WebAccess 软件的应用重点,为保证整个系统运行的稳定性CONTROL ENGINEERING China版权所有,在各个关键环节,无论是设备还是软件均采用冗余系统,极大提高了运行的可靠性。

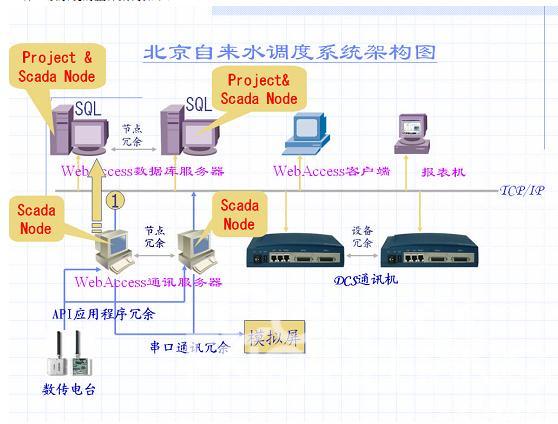

  在该调度系统项目中www.cechina.cn,WebAccess 软件起着承上启下的衔接作用,将底层 DCS 控制系统和上层 PIMS 信息管理系统整合为一体。该系统的整体架构如下:

如图2

  该系统对分布于北京市郊的十几个自来水厂进行数据集中调度处理,为配合原系统以数传电台为主的传输介质, 在该项目中开发基于WebAccess的API应用程序用于与数传电台之间的通讯, WebAccess通讯服务器安装SCADA节点,除负责数据的实时显示外,还将原始数据通过串口 ModbusRTU 协议送往调度中心的模拟屏供大屏幕数码显示;另一方面 WebAccess 通讯服务器还利用 WebAccess 独有的虚拟 Modbus 设备功能,充当 Modbus Slave 设备,提供数据给 WebAccess数据库服务器中的 SCADA 节点,WebAccess 数据库服务器中的 SCADA 节点根据最终需求将数据进行线性转换,并按照一定频率将数据写入 SQL Server 数据库中,供报表程序调用,同时 PIMS 信息管理系统也将从这里获取数据作为数据源。
  在该系统中,WebAccess 数据库服务器作为 Web 服务器和数据库服务器,提供客户端的访问连接和数据查询。该项目一共采用 4 套 5000 点 WebAccess 软件,WebAccess 支持通讯设备冗余、SCADA 节点冗余www.cechina.cn,WebAccess 通讯服务器和 WebAccess数据库服务器分别做冗余系统处理,相互之间共形成 4 条链路通道,任何一台计算机当机或不在网络中均不影响系统的正常运行。
  目前,凭借 WebAccess 软件优良的稳定性成功运行近 1 年;为自来水集团实现供水远程调度提供了强有利的保障,同时WebAccess 免费的客户端体系也为客户随时随地的远程在线访问带来极大的便利。
