1 嵌入式系统的概念与特点
　　嵌入式系统结合微处理器或微控制器的系统电路与其专属软件，达到系统操作效率的最高比。这里把嵌入式系统定义为一个体积较小的计算机系统(与PC机相比)，由于其体积较小，因此软硬件结构和应用范围与PC机相比有较大的不同。其特性可归纳为下列四项：

　　(1)通常执行特定功能;

　　(2)以微电脑与外围构成核心;

　　(3)严格的时序与稳定性要求;

　　(4)全自动操作循环。

　　嵌入式系统具有目的性或针对性，其开发是围绕着产品和产品的特定功能来进行的。它必须最大限度地在硬件和软件上“量身定做”以提高效率。本文设计的嵌入式系统主要用于金融和税务类产品。

　　2 总体设计

　　2.1 CPU的选择

　　本文采用的是Cirrus LogIC公司的嵌入式处理器EP9312。

　　EP9312是一款ARM9系列的处理器，ARM9系列是高性能和低功耗特性方面最佳的硬宏单元。它具有五级流水线，并提供1.1 MI/s/MHz的哈佛结构。而其前代产品ARM7系列处理器则具有嵌入式ICE-RT逻辑，功耗非常低，并提供0.9MI/s/MHz的三级流水线和冯·诺依

曼结构。因为本系统主要用于开发先进的计算机终端、机顶盒、高端打印机等产品，所以需要较快的运算速度控制工程网版权所有，而ARM7主要用于对价位和功耗敏感的消费类产品，并且其运算速度相对较慢，所以本设计系统选择ARM9系列。在ARM9系列CPU中还有EP9307和EP9315。EP9307与EP9312的功能构造基本相同CONTROL ENGINEERING China版权所有，只少了1个IDE接口，但多了图形加速的功能。由于金融税务类产品大多需要较多的GPIO，而与EP9307相比，EP9312可以很容易地设计出较多的GPIO。EP9315在EP9312拥有的功能上再增加了PCMCIA接口和图形加速功能，但这并不是金融税务类产品所必需的功能。综合考虑之后，本系统选择了EP9312。

　　2.2 技术指标

　　经过系统调研并基于产品成本考虑，嵌入式系统的技术指标如下所述：

　　Cirrus Logic公司的EP9312作为主处理器;

　　32MB Flash使用NOR Flash;

　　64 MB SDRAM;

　　显示格式：西文：24x12点阵，中文：24x24点阵，26行www.cechina.cn，80列。或者西文：16x8点阵，中文：16x16点阵，26行www.cechina.cn，80列;

　　800x600x16bpp、1024x768x16bpp多种TFT显示模式，支持单扫描或双扫描;

　　1个并口;

　　5个串口;

　　2个PS/2端口;

　　1个1/10/100 Mb/s的以太网接口。支持TCP/IP协议;

　　1个USB Host和1个USB Slave接口。

　　2.3 系统组成

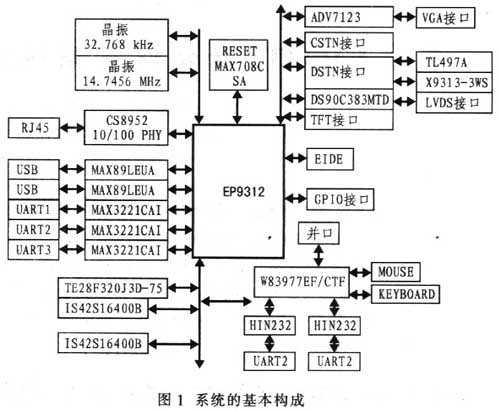

　　EP9312已经集成了嵌入式系统所需的许多功能，为了使本设计满足金融税务类产品的要求，还增加了如下硬件：SuperI/0器件(包含2个UART、1个并口、2个PS/2接口控制器)、网络PHY接口器件、接口电平转换器、Flash、SDRAM等。PCB板采用4层板，表层为信号层，其中的电源线路层和地线层深埋在主板的内层，不易受到电源杂波的干扰，尤其是高频电路，可以获得较好的抗干扰能力。系统的基本结构如图l所示。

　　

 　　3 模块功能描述

　　3.1 CPU

　　EP9312的内核是ARM920T，其主频为200MHz，100 MHz内部总线。有16 KB的指令Cache和16 KB的数据Cache，内部集成了很多功能模块，其中主要包括：LCD控制器、3个USB Host控制器、3个串口控制器、Ethernet MAC、EIDE、AC’97接口等。EP9312内含MMU控制工程网版权所有，支持TCP/IP协议，也为开发各种字符图形功能提供了快捷的方法。本设计充分利用了这些内部集成的功能CONTROL ENGINEERING China版权所有，减少了外围元件。

　　3.2 RESET模块

　　系统的RESET模块为系统提供启动及复位信号，是系统运行的开端。

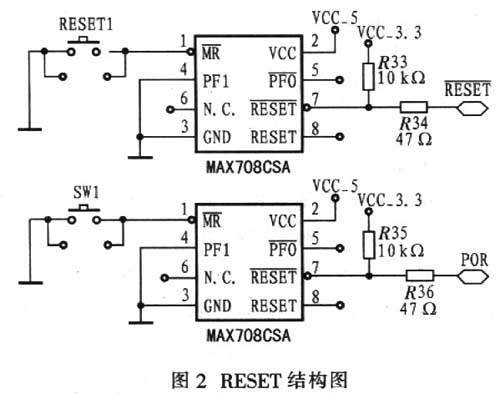

　　本系统采用MAX708CSA作为复位器件，设计成用户重启的按钮控制。发出RESET信号送给CPU的RSTOn引脚、Flash模块、JATG模块等。另采用一片MAX708CSA作为系统上电的按钮控制。发出POR信号送给CPU的PRSTn引脚，如图2所示。

　　

　　3.3 系统时钟模块

　　系统时钟模块的作用是产生20个独立的时钟频率来满足EP9312不同独立逻辑部分的要求，所有这些时钟频率都来源于外部的一个低频晶体振荡器。这样处理器速率、总线速率、视频速率就可以不同而且互不影响。

　　EP9312提供两个接口接外部晶体振荡器，其频率分别为32 kHz(实时时钟)和14.7456 MHz。

　　为了获得足够高的时钟频率，EP9312同时提
