1 引 言

　　人体心室周期性的收缩和舒张导致主动脉的收缩和舒张, 使血流压力以波的形式从主动脉根部开始沿着整个动脉系统传播, 这种波称为脉搏波。脉搏波所呈现出的形态、强度、速率和节律等方面的综合信息, 很大程度上反映出人体心血管系统中许多生理病理的血流特征。

　　传统的脉搏测量采用脉诊方式, 中医脉象诊断技术就是脉搏测量在中医上卓有成效的应用, 但是受人为的影响因素较大, 测量精度不高。无创测量（Noninvasive Meas2urement s） 又称非侵入式测量或间接测量, 其重要特征是测量的探测部分不侵入机体, 不造成机体创伤, 通常在体外, 尤其是在体表间接测量人体的生理和生化参数。

　　生物医学传感器是获取生物信息并将其转换成易于测量和处理信号的一个关键器件。光电式脉搏传感器是根据光电容积法制成的脉搏传感器CONTROL ENGINEERING China版权所有, 通过对手指末端透光度的监测, 间接检测出脉搏信号。光电式脉搏传感器具有结构简单、无损伤、可重复好等优点, 本文讨论的就是基于光电式脉搏传感器的设计和具体实现。

&nbs

　　2.1 光电式脉搏传感器的原理

　　根据朗伯比尔（Lamber Beer） 定律, 物质在一定波长处的吸光度和他的浓度成正比。当恒定波长的光照射到人体组织上时, 通过人体组织吸收、反射衰减后测量到的光强将在一定程度上反映了被照射部位组织的结构特征。

　　脉搏主要由人体动脉舒张和收缩产生的, 在人体指尖, 组织中的动脉成分含量高, 而且指尖厚度相对其他人体组织而言比较薄, 透过手指后检测到的光强相对较大,因此光电式脉搏传感器的测量部位通常在人体指尖。

　　手指光吸收量变化示意图传感器技术戴君伟等: 光电脉搏传感器的研制和噪声分析手指组织可以分成皮肤、肌肉、骨骼等非血液组织和血液组织, 其中非血液组织的光吸收量是恒定的, 而在血液中, 静脉血的搏动相对于动脉血是十分微弱的, 可以忽略, 因此可以认为光透过手指后的变化仅由动脉血的充盈而引起的, 那么在恒定波长的光源的照射下, 通过检测透过手指的光强将可以间接测量到人体的脉搏信号。

　　2.2 光电式脉搏传感器的结构

　　从光源发出的光除被手指组织吸收以外, 一部分由血液漫反射返回。其余部分透射出来。光电式脉搏传感器按照光的接收方式可分为透射式和反射式2 种, 其中透射式的发射光源与光敏接收器件的距离相等并且对称布置,接收的是透射光, 这种方法可较好地反映出心律的时间关系, 但不能精确测量出血液容积量的变化; 反射式的发射光源和光敏器件位于同一侧, 接收的是血液漫反射回来的光, 此信号可以精确地测得血管内容积变化。本文讨论的是透射式脉搏传感器, 侧重于脉搏信号的测量。

        3 光电式脉搏传感器的制作

　　3.1 光敏器件

　　光电式脉搏传感器由于采用不同的光敏元件有着多种实现方法, 其中光敏元件主要有光敏电阻、光敏二极管、光敏三极管和硅光电池。在传统的光电式脉搏传感器设计中, 通常采用的是独立光敏元件, 利用半导体的光电效应改变输出的电流, 通常光敏元器件输出的电流极低, 容易受到外界干扰控制工程网版权所有, 而且对后续的放大器的要求比较严格, 需要放大器空载时的电流输出较小, 避免放大器空载输出电流对脉搏信号测量的干扰控制工程网版权所有, 这样对于普通的放大器就不能直接应用在光敏元件的后端。

　　在本文中, 采用一种新型的光敏元件OPT101 , 该元件将感光部件和放大器集成在同一个芯片内部, 这种集成化的设计方式有效地克服了后端运算放大器空载电流输出对光敏部件输出电流的影响, 而且芯片输出的电压信号可以通过外部的精密电阻进行调节, 有利于芯片适应整体的电路设计CONTROL ENGINEERING China版权所有, 同时芯片的集成化设计也能够减小系统的功耗。

　　3.2 发射光源

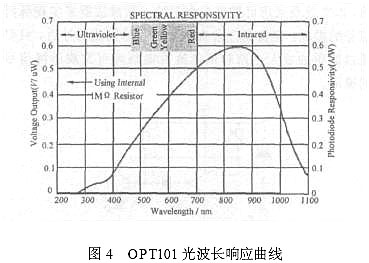

　　光电式脉搏传感器主要由光源、光敏器件, 以及相应的信号调理控制电路构成。为了充分利用器件的效果www.cechina.cn, 光源和光敏元件的选择是综合考虑的, 光源的波长应该落在光敏元件检测灵敏度较高的波段内, 图4 为OPT101 的光波长响应曲线。

　　脉搏信号主要由动脉血的充盈引起, 而血液中还原血红蛋白（ Hb） 和氧合血红蛋白（ HbO2 ） 含量变化将造成透光率的变化, 当氧合血红蛋白和还原血红蛋白对光的吸收量相等时, 透射光的强度将主要由动脉血管的收缩和舒张引起, 此时能够比较准确地反映出脉搏信号。图5 为血红蛋白的光吸收曲线, 从图中可以看出, 血液中HbO2 和Hb 对于不同波长光的吸收系数的
