基于紫金桥组态软件的智能楼宇系统

2008.02.10阅读 4736

  现在的楼宇系统往往是一个庞大的建筑群,其中的水、电、空调、照明、门禁、监控等各个系统都是很复杂的一个系统。显然,如此规模庞大的系统通过人工监控成本将是非常高昂的,通过紫金桥软件轻松实现楼宇的智能监控。通过紫金桥软件实现楼宇信息综合管理和资源共享,提高管理效率和综合服务能力,更充分发挥在突发事件时对全局事件的控制和处理能力,为业主创造一个安全、高效、舒适、便利的工作环境。

  对于一个智能楼宇系统,不仅要综合考虑大厦内需要被集成的所有弱电子系统资源的充分利用与共享等实际情况,以及集成后智能化集成系统的实用性和在一段时间内先进型的问题,还要着眼于未来,也即随着社会发展对智能化不断提出的新要求,从系统运行环境、资源整合、功能应用、新技术等多方面综合考虑,将各部分融合成一个高效、统一、实用、开放的有机体。通过紫金桥软件就可以把智能楼宇中各个子系统在一个统一的技术平台上集成,而且可以为以后的各种系统预留接口。

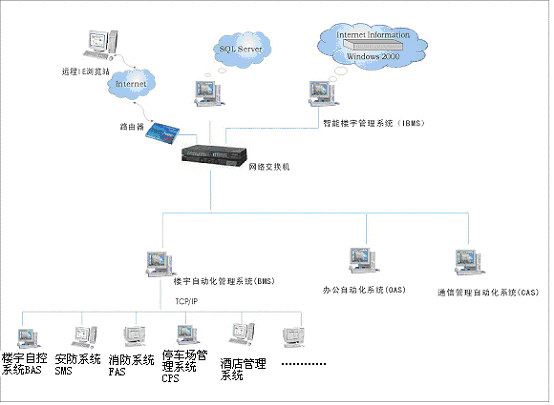

基于紫金桥组态软件的智能楼宇系统如图

  一个典型的智能楼宇控制系统应该达到下列目标:

  以系统集成,功能集成,网络集成和软件应用集成等多种集成技术为基础;
  采用Internet/Intranet技术及标

准的网络传输协议TCP/IP;
  运用标准化,模块化结构设计;
  系统提供各种开放接口,并具备从其它系统中读取数据,使其达到信息系统与自动化系统集成监控与管理的能力;
  结构层次清晰控制工程网版权所有,由公共高速互联网和内联网络Internet/Intranet联接系统集成平台、弱电各子系统管理层、现场信息采集与控制层的三层结构组成;
  通过智能化集成管理平台统一、直观的监视和管理各子系统,以实现统一监视,控制和管理的功能;
  网络化智能系统集成模式可以使信息和资源共享,控制相对分散独立,硬件配置灵活,软件组态方便的并行处理分布式计算机系统的结构模式;
  通过TCP/IP网络进行系统的远程控制与管理;
  采用完全组态的模式进行系统工程的设计,利于信息共享、节省投资、缩短工程搭建周期。
  系统的构成
  如系统结构图所示,整个系统可以由以下四个部分组成:智能大厦集成管理系统(IBMS)、楼宇自动化管理系统(BMS)、智能大厦内各弱电子系统、远程IE浏览站。

  智能大厦集成管理系统(IBMS):负责对大厦内各个子系统的进行集中监控管理,接收各个子系统传来的各种实时数据(视频、设备信息和报警信息等),显示监控画面和视频内容,实现对监控数据的实时整理、分析、存储、显示和输出等功能,处理所有的报警信息控制工程网版权所有,记录报警事件,打印系统信息,发送管理人员的控制命令给各子系统,使得管理者能够对各类事件进行全局管理,实现一体化服务CONTROL ENGINEERING China版权所有,提高系统管理的效率,方便大厦的决策部门进行合理的组织CONTROL ENGINEERING China版权所有,并进行调度、协同、指挥,减少事故带来的损失。

  楼宇自动化管理系统(BMS):负责对楼宇设备自控系统、CCTV电视监控系统、防盗报警系统、智能卡控制管理系统、、停车场系统等5个子系统进行集中监控管理,接收各个子系统传来的各种实时数据(视频、设备信息和报警信息等),显示监控画面和视频内容,实现对监控数据的实时处理分析、存储、显示和输出等功能,处理所有的报警信息控制工程网版权所有,记录报警事件,根据需要可以通过电话语音或手机短信等输出报警内容,打印系统信息,管理人员也可以通过该平台发送控制命令给各子系统。

  智能大厦内各弱电系统:实时采集本系统下挂的各类设备的参数、报警信息等现场信号,将采集的信号经过分析、处理以后上传。弱电系统包括下列自动化子系统:

  配电子系统:包括低压配电系统、计算机不间断UPS电源系统、冷冻站配电、变压器、高压系统和高压二次线中的各个点进行监测控制。

  空调监控子系统:中央空调是智能楼宇的重要组成部分,通过紫金桥监控组态软件不仅可以为用户提供舒适的工作环境,而且可以通过一些调度算法满足节能需求。

  照明子系统:对整个大楼的照明实施控制,包括公共区域照明和泛光照明。根据上班时间和季节的差异实施不同的照明控制方案,以达到节能目的。

  给排水子系统:对水泵、水池和管网等进行监控。

  电梯控制子系统:根据电梯数量已经用户请求,智能调度电梯,合理满足用户需求。

  远程IE浏览站:远程IE浏览站的主要功能是进行远程的IE浏览功能。通过紫金桥的WEB发布功能,便于管理人员随时随地了解整个大厦的实际运行状况,实现管控一体化CONTROL ENGINEERING China版权所有,在远程的管理人员可以通过浏览器,直接观看监控画面。

  系统主要功能
  通过紫金桥软件平台把各个子系统有机集成,系统主要完成下列功能:

  管理各子系统:可以在弱电、视频等系统中无缝切换,各个系统实现联动。如火警信息可以和电梯、空调、大厦广播等系统联动。

  流程图显示功能:以动画形式显示各设备的运行情况,如空调机组、停车场车位、电梯运行状态等。根据用户要求设计个性
