监控组态软件在化工厂电力监控系统中的应用

作者:沈亚滨2008.02.19阅读 6374

  扬子石油化工股份有限公司化工厂(以下简称化工厂)电力系统原来在1#总降和2#总降各有一套专用监控软件,它们的功能和信息共享能力都不理想。现在为了满足全厂集中监控,以及向电调转发信息的要求,对原有系统进行了改造。针对电力系统运行和生产运行的需要,自主设计了部分组态画面,对过去许多想知道却无法观察到的数据进行了监控。对各类报警信息,采取分类音响报警,便于值班人员分辨。监控组态软件的投用,给化工厂电力系统的稳定运行及事故分析处理都带来许多有利的因素。
  监控组态的概念
  “组态”的概念是伴随着集散控制系统的出现才开始被广大的生产过程自动化技术人员所熟知的。随着它的快速发展,实时数据库、实时控制、SCADA、通信及联网、开放数据接口、对I/O设备的广泛支持已经成为它的主要内容。
  直到现在CONTROL ENGINEERING China版权所有,每个DCS厂家的组态软件仍是专用的(即与硬件相关的),不可相互替代。从2O世纪8O年代末开始,由于个人计算机的普及控制工程网版权所有,国内开始有人研究如何利用PC进行工业监控,同时开始出现基于PC总线的A/D、D/A、计数器、DIO等各类I/O板卡。
  目前,多数组态软件都是在Windows 3.1或3.2操作系统下逐

渐成熟起来的,国外少数组态软件可以在OS/2或Unix环境下运行。目前绝大多数组态软件都运行在Windows98/NT环境下。较理想的环境是Windows NT或Windows2000操作系统,因为其内核是原来的VMS的变种,可靠性和实时性都好于Windows 98。 此篇文章来自中国热点模具网
  组态软件的发展与成长和网络技术的发展与普及密不可分。曾有一段时期控制工程网版权所有,各DCS厂商的底层网络都是专用的,现在则使用国际标准协议,这在很大程度上促进了组态软件的应用。总线技术的成熟更加促进了组态软件的应用。应该说总线是一种特殊的网络技术,其核心内容一是工业应用,二是完成从模拟方式到数字方式的转变,使信息和供电同在一根双线电缆上传输,还要满足许多技术指标。
  随着技术的发展,监控组态软件将会不断被赋予新的内容。
  化工厂的监控组态系统主要使用485总线和Modbus Rtu通讯协议。
  化工厂电力监控系统的构成
  电力监控系统的硬件构成

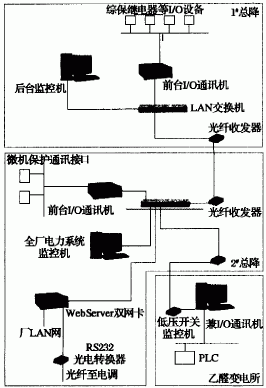

  化工厂电力监控系统网络联结图如图1所示。
  化工厂的监控系统采用前台机作为I/O通讯服务器,后台机作为监控报警设备的监控模式。

  图1化工厂电力监控系统网络连结示意
  图1 化工厂电力监控系统网络连结示意

  1#总降的前台I/O通讯机负责与综合电力保护继电器以485总线进行通讯。所有的设备都使用Modbus通信协议。后台监控机通过LAN网与前台I/O通讯机通信,读取各综保继电器的电压、电流等遥测量CONTROL ENGINEERING China版权所有,以及开关、保护状态等遥信量。所有的网络连结通过1台交换机集联起来。1#总降的网络通过连在交换机上的光纤收发器与2#总降的网络相连。
  2#总降的前台I/O通讯机接受来自原南瑞数据采集系统转发的信息,以及南京自动化研究所微机继电保护器发出的保护信息。
  乙醛变电所的微机既是I/O通讯机也负责监控的显示。它直接通过自带的RS232接口加上232/485转换器与乙醛变电所内的PLC直接通讯,通过读取PI C内寄存器的值来监控低压开关的状态。
  2#总降内有1台微机,作为化工厂电力系统总监控机。它通过网络读取各变电所I/O通讯机的变量信息,在组态画面显示出全厂的电力系统的状态。
  为了能使厂局域网内的用户都能看见化工厂电力系统的状况,在2#总降设置了1台Web服务器。该服务器安置了2块网卡CONTROL ENGINEERING China版权所有,1块与电力系统监控网相连,l块与厂局域网相连接。该Web服务器将从I/O通讯机上读取的信息转化为Web页面,在厂局域网内的用户都可以通过http://10.109.48.234访问到该服务器上,了解各变电所的配电状况。

  电力监控系统的软件构成及工作原理
  化工厂电力监控系统使用的软件为南京力导公司在“组态王”基础上开发的“SJ-200”。监控软件通过与综合保护继电器、PLC等I/O设备进行通讯获取信息。输入输出的数值存放在I/O设备的寄存器中,寄存器通过其地址进行引用。大多数I/O设备提供与其他设备或计算机进行通讯的通讯端口或数据通道,监控软件通过这些通讯通道读写I/O设备的寄存器,采集到的数据可用于进一步的监控,不需要读写I/O设备的寄存器。监控软件提供了一种数据定义方法,定义了I/O变量后,可直接使用变量名用于系统控制、操作显示、趋势分析、数据记录和报警显示。
  运行报警和事件记录是控制软件必不可少的功能,当变量的数值或数值的变化异常时,将产生报警,以便操作者采取必要的措施。监控软件提供强有力的报警和事件系统,并且操作方法简单。监控软件中的报警和事件主要包括变量报警事件、操作事件、用户登录事件和工作站事件。通过这些报警和事件,用户可以方便地监视和查看系统的报警、操作和各个
