一、项目背景
　　
       在污水治理监测项目中，所涉及的污水处理监测系统，很多必需无人值守设备或监测点，受到地形、气候、监测范围等因素影响，而且还要求设备能更好的移动性、可扩展连结设备、设备维护方便，那么如何性能的工业控制平台才能真正满足污水处理系统中的应用哪？

二、系统介绍

在监测点需要怎样的控制平台才能满足系统需要？
　　
1.维护简单、稳定的控制平台控制工程网版权所有,能够适应恶劣环境的无人值守应用。
2.要求机构紧凑，便于与设备机柜内安装，无风扇系统确保系统的稳定高效，同时安装到狭小的空间内很好的解决机器散热问题。
3.强大的处理能力，满足数据处理的计算能力及控制，并连接各个监测设备及模块。
4.密闭、抗震以及对环境适应性高。

三、系统结构

       控制系统设计（系统硬件配置）

       系统采用上下位机的控制方式。上位机采用工业PC或工业级ARK嵌入式工控机3000系列，与下位

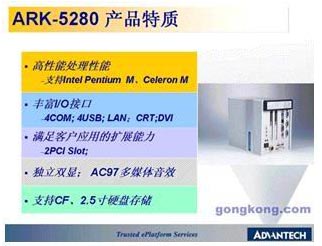

机采用485进行通信，上位机主要完成工艺流程画面的显示，实时采集各点的参数值，并在画面上动态显示实际值，自动保存各点值，自动报警、统计打印、报表等。下位机采用ARK嵌入式工控机5280 加专业采集卡实现采集控制器，它由各种AI、AO、DI、DO等卡件组成。现场信号经过线缆，传输到信号处理卡，处理成便于计算机处理的1～5V直流信号，A/D转换后，经过485上传给上位机。对调节回路各回路的输入信号与上位机下传的给定信号进行比较。

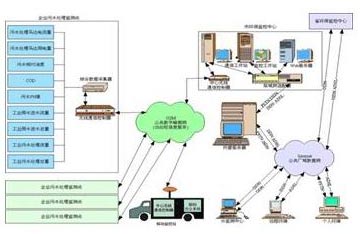

系统解决方案拓扑图

研华ARK系列工控机特点:

稳定性：能够在户外24小时无间断工作www.cechina.cn，整机稳定性能满足其要求。
高性能：丰富I/O 连接性能和优良网络传输质量CONTROL ENGINEERING China版权所有，提供了性能保证。
抗干扰：无风扇的特性使季节变化的户外的温度、粉尘对计算机的影响不可忽视，研华的整机均经过严格的高低温度测试，以及其他各种干扰测试。
体积小：整机只需占用很小的空间，对设备机柜等实物的体积有着积极的影响。

四.系统优势
　　
       该系统和传统监测方式相比CONTROL ENGINEERING China版权所有，实现了对污水污染点水排放量及理化参数量数据的自动提取和随机抽取、污水处理设备运转情况的自动提取监控和非正常情况下的报警、污水排放主要理化指标超标自动报警、排污费的自动计费、数据统计报表自动生成。同时该系统运行费用低，系统容易扩展，留有数据接口，通过配置或改变不同的传感器，采集大气参数、城市噪音参数，系统也适用于大气和噪音监测，与有线MODEM、无线数传电台数据传输相比CONTROL ENGINEERING China版权所有，该系统在技术上更具先进性。
