一、概述

         超声诊断技术是一种经济、实用、可重复、无损伤的检查手段，具有无侵袭，不影响人体，适应性广等优点。特别是以超声图像技术为中心的B型超声系统已成为普遍使用的医学检查手段，在临床各个领域中的应用已趋广泛。B超诊断仪是运用超声传导技术和超声图像诊断技术的一种医疗诊断仪器，其基本原理是将高频超声脉冲波辐射到生物体内，由生物体内不同界面反射出不同波形并形成图像。从而判断生物体内是否有病变。

         随着计算机技术、信息技术、电子技术等高科技的迅速发展和临床诊断与治疗的需求，对图像质量和分辨率要求越来越高控制工程网版权所有，超声诊断范围和信息量不断扩充，B超诊断仪已实现由模拟式到全数字化的转变。ARBOR 作为嵌入式工业电脑领导厂商，一直关注着医疗电子领域的技术发展；并以自身涵盖硬件和软件的嵌入式技术，以小巧、高可靠性、低功耗、宽温和长寿命等突出优势，已经为国内外众多医疗电子行业的用户，保持其技术、市场

方面的竞争优势和良好的产品利润作出了突出的贡献。

　　二、工作原理

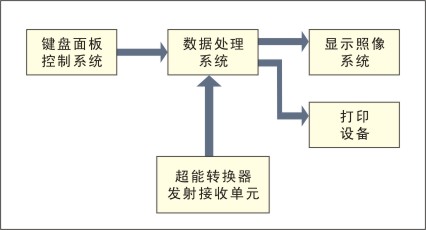

         B超诊断仪的工作原理，是用多个晶体组成的探头，按不同的组合分组，在电子开关的控制下www.cechina.cn，有次序地采用扫描的方式获取组织内部某一断面上多个扫描线上的回波并显示在对应的平面上，即组成了一幅组织内某剖面的回波二维图像。其主要由以下几个部分组成：超声换能器（探头）、发射／接收单元、数据处理系统、面板控制系统、键盘、打印设备和显示照像系统等。




　　三、功能结构

         ARBOR嵌入式微型主板凭借自身体积小巧、性能强大、功耗低和稳定性强的优势受到国内外众多医疗设备生产厂商的青睐，并且已经在国内外新型便携式全数字B超诊断仪中得到了成功的应用。ARBOR在B超诊断仪中的系统应用中www.cechina.cn，从硬件平台来评估，ARBOR的解决方案为嵌入式、低功耗、免风扇设计，集成显卡、网卡，支持CF、DOC等多种存储设备，集成多个串、并等I/O接口，并可通过多种协议接口进行系统扩展CONTROL ENGINEERING China版权所有，满足客户设备的各种特殊需要；从软件平台评估，ARBOR可为客户提供量身定制嵌入式LINUX、WinCE等嵌入式系统，灵活配合客户自主开发的应用软件。

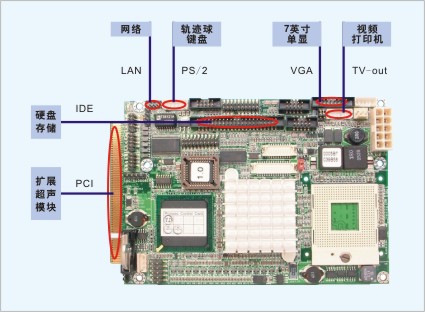

         下图是ARBOR嵌入式微型主板EmCORE-i761在国内某厂家全数字超声检测系统的应用功能结构图：




　　四、ARBOR嵌入式板卡的功能特点

         ARBOR EmCORE-i761功能特性：
         * 3.5" 微型主板
         * Intel Pentium M Socket479 CPU控制工程网版权所有, 最高 1.8GHz, FSB400MHz
         * 板载 Intel 超低电压 Celeron M 600MHz CPU控制工程网版权所有, FSB400MHz(可选)
         * 支持 DDR 200/266 最高 1GB DDR SDRAM
         * 支持 LVDS & DVI & CRT & TV-out 功能
         * 支持 CF 卡 Type I/II 型, 最高 4GB
         * 一个 PCI 接口可支持 3个
