引言

　　近几年来，不对称数字用户线(ADSL)作为网络“最后一公里”问题的理想解决方案在世界范围内得到了广泛运用。在我，ADSL业务已成为运营商收入的主要增点之一。但由于现有电话线路专门为传送低频语音信号所设计，不利于高频信号传输，线路周边环境恶劣且复杂多变CONTROL ENGINEERING China版权所有，无论ADSL业务的开通还是正常的运营维护，都需进行一系列复杂的测试工作。

　　现有测试仪表多为国外品牌且价格昂贵，国内产品普遍存在测试频段有限，测试结果片面的问题；而且由于核心芯片处理能力有限，嵌入式操作系统不先进，软件包功能不够完善，对测试结果的管理也比较混乱。随着市场不断壮大，尤其是基于ITU G.992.3/ G.992.5标准的ADSL2/ 2+推出后，价格合理、功能完备、操作简便的测试工具成为宽带运营商的迫切需求。基于种现状，本文提出了一款新型ADSL2+测试仪，采用ARM9处理器与Windows CE操作系统，全面提升了产品的处理能力和可靠性，并使用液晶触摸屏为用户提供了直观简便的友好界面，可以在用户环路不同位置进行网络服务质量评估。

　　系统硬件结构如图1所示，主要由ARM控制处理模块、内置Modem模

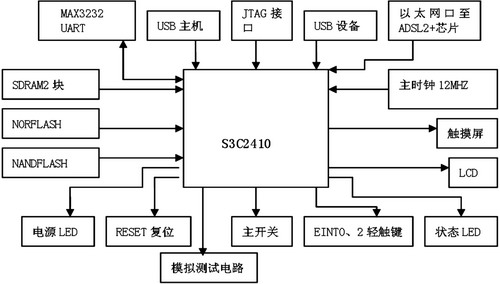

图1 系统硬件结构

　　控制处理模块

　　本仪表要求具有液晶显示及触摸屏等部分，因此在要求高速数据处理能力同时，也要求相当的控制能力，系统采用的ARM9系列32位微控制器S3C2410X频率可达203MHz，能够轻松运行WinCE、Linux等操作系统以及进行较为复杂的信息处理。同时，采用5英寸STN液晶屏直观的显示各项测试指标，弥补了现有测试工具显示效果的缺陷。使用触摸屏代替键盘输入部分，使便携优势更为突出。考虑到操作系统运行及大量高速数据处理的需要，系统采用了两块32M SDRAM，一块32M NAND Flash及一块2M NOR Flash，程序、操作系统及测试数据保存于NAND Flash中，系统从16位NOR Flash引导启动。

　　内置Modem模块

　　在测试线路传输性能数时，系统可不经用户Modem直接连通局端，ADSL/ ADSL2/ 2+数据帧经内置Modem转换并送至CPU解码分析，因此选择一款性能可靠优良的Modem芯片也极为重要。本系统采用了美国BROADCOM公司基于最新ADSL2+标准的BCM6338芯片，适用于ADSL / ADSL2/ ADSL2+等各型网络，确保了测试结果的可靠性。

　　模拟测试模块

　　物理层测试主要包括电压、电阻、电容测试等内容，并内嵌了时域反射计(TDR)用于线路故障定位。全部测试功能由一独立板卡实现控制工程网版权所有，经通用I/O口及A/D转换口送至CPU处理存储。其中电压、电阻、电容等测试经测算电压后计算所得。S3C2410内部集成了一个8通道10Bit的ADC转换模块，A/D转换器以片上采样、保持方式工作，支持掉电模式，其测量模拟输入电压范围为0～3.3V，在Windows CE环境下可以实现外部模拟信号到数字信号的转换。图2是一个典型电压测量的运用。

　　TEST0/TEST1是模拟待测量电压控制工程网版权所有，经10倍分压后接到一个减法放大器，然后与2410的第6支路AD6管脚连接，进行信号传输、滤波。通过设备驱动程序可以得到10Bit的ADC值，根据这一值计算AD6的模拟电压VAD6为：*3.3，根据原理图，可以得到外部待测点TEST0的电压.

　　系统软件设计

　　系统软件整体结构如图2所示。

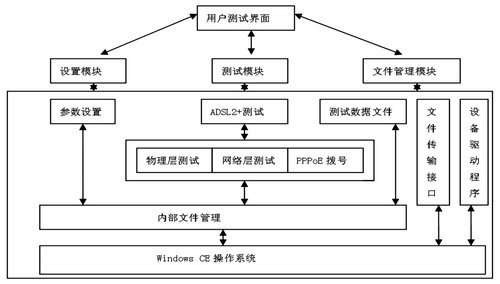

图2 系统软件结构

　　系统软件开发使用的是Platform Builder 4.2和Embedded Visual C++ 4.0(EVC)。

　　操作系统内核

　　选择一款既满足应用要求CONTROL ENGINEERING China版权所有，性价比又最佳的实时操作系统是本次开发任务的关键。综合考虑到操作系统对硬件的支持及二次开发的简便性等方面，系统采用了微软公司的Windows CE。

　　操作系统的定制移植是项目开发的重要步骤，我们使用Platform Builder的集成开发环境，在选定BSP，根据项目需要以及存储器容量限制控制工程网版权所有，裁减内核、删除不必要的系统组件，建立一个操作系统镜像工程后，添加自定义的模块组件到Platform Builder相应的工程中，生成一个操作系统镜像。Windows CE的特性目录是可以扩展的，可以将自己创制的特性如驱动程序等文件加入到特性目录中，Platform Builder利用.cec文件来建立特性目录，它允许Platform Builder显示这个特性到集成开发环境，并且可以将这个特性加到一个操作系统中。

       应用程序
