1 引言
此系统属于食品机械的投入机的控制系统,系统包括触摸屏、可编程控制器、伺服、编码器、步进电机等,投入机主要功能是把呈带状脱氧剂或者是干燥剂CONTROL ENGINEERING China版权所有,进行切断,然后按要求投入到包装线。在整个设备中,控制的主要要求是要切断准确,切断的位置偏差要在±5mm以内,而且要求速度可以很快,高速每分钟要达到170个;因为送料驱动使用的是步进电机,这样就会要求送料要有反馈,所以从动轮上安装了编码器做为反馈信号的来源,由于控制部件的组合以及于机械机构的联动配合问题,在调试时做了好多次软件和硬件的改进最后达到了使用要求。
2 食品脱氧剂投入机工艺
因为属于机械设备的系统,另外,要求精度也高一些,所以工艺过程相对复杂一些,主要要求如下:通过设定不同的料袋长度尺寸和间距,可以

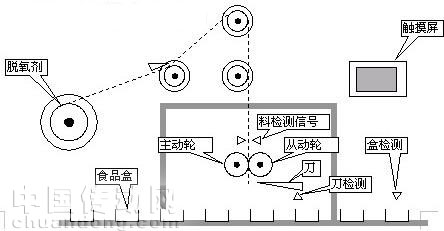

![工艺过程 台达SC系列PLC在食品脱氧剂投入机控制系统中应用如图](http://www.cechina.cn/upload/article/12545e6c-b56c-4950-87c5-a74ce054b19f/221.jpg)
3 系统设计
3.1电控系统设计
(1)PLC系统需求分析。6个数字量输入;3个数字量输出;1个伺服控制;1个步进控制;1个由AB相的编码器发出的高速脉冲计数。
(2)控制系统配置设计。触摸屏:台达DOPA57GSTD;PLC:台达DVP12SC11T ;伺服控制器:台达ASD-A021LA;台达编码器ES3-06CN6941;步进驱动器和电机;料检测接近开关;刀位检测接近开关;外部连动接近开关。
触摸屏主要是用来显示和控制、报警、报警上下限设定、采集数据显示微调、报警数据显示、记录产量等;PLC主要是采集数据并计算,控制伺服电机和步进电机的动作,报警的判断和输出;伺服电机的作用是用来使切刀可以快速的切断干燥剂控制工程网版权所有,并且准确的归位;步进电机的作用是快速的进料www.cechina.cn,并且进料要十分的准确;编码的作用是把从动轮的转动的实际角度采集出来,送给PLC。
3.2控制软件功能设计
(1)系统的功能要求。可以设定干燥剂的长度和间距,以便可以切不同规格的干燥剂;刀速和步进的速度是可设定的要能够分成几个档位,适应不同的要求;可以设定上下限报警CONTROL ENGINEERING China版权所有,来控制误差的范围;显示报警画面、报警信息;报警上下限设定;具有偏差微调功能,并且显示微调值;要求有两个外部联动功能,启动不同的联动信号可以达到联动的功能;要求具有生产计数的功能控制工程网版权所有,可实现计数有效无效的切换;要求具有复位功能,实现故障状态的复位;除联动外还能实现连续运行和点动的功能;
(2)技术难点分析。在以上的功能中最重要的功能实现就是步进电机的控制,这也是最难的部分,因为干燥剂长度的准确完全依赖于步进电机所走的行程,如果单纯靠固定脉冲数来控制步进电机,那么运行一段时间后一定会出现累计误差,会使所切的干燥剂长度相同但是会切到料上,所以必须使用编码器采集回来的脉冲数作为反馈来给步进发脉冲。
(3)HMI(触摸屏人机界面)画面设计。主页;控制画面;参数设置画面;步进速度设置画面;切刀速度设置画面;报警画面。
(4) PLC模块设计。刀和步进速度设定;运行方式控制;复位状态控制;计数功能;伺服和步进控制;报警控制。
