力控组态软件在工业锅炉控制系统中的应用

2007.10.16阅读 4929

  工业锅炉是生产过程中的重要动力设备。在石油化工领域,它的主要作用是向各生产装置提供所需要的合格蒸汽,其控制质量的优劣不仅关系到锅炉自身运行的效果,而且还将直接影响到相关装置生产过程的稳定性。

  下面以林源炼油厂热电分厂锅炉控制系统改造项目为例CONTROL ENGINEERING China版权所有,介绍力控组态软件在工业锅炉控制系统中的应用。

  一、现场条件与改造内容

  热电分厂3#、4#锅炉原控制系统的操作站为两台INTEL工控机、WINDOWS 3.1操作系统,组态软件为INTOUCH5.1,下位机PLC是GE FANUC90-30 PLC。 针对原系统不同程度存在的一些问题www.cechina.cn,提出了改造的要求,归纳起来主要有以下三个方面的内容:

  1、更新操作站,实现双机冗余操作,具有在线热备份功能,解决Y2K问题。

  2、更换组态软件,增加报表打印、班组核算、流量计算、报警参数查询等功能。在保持原操作画面风格的情况下,重组监控画面,方便参数修改。

  3、增加一部分温度、压力等采集点和控制点。根据锅炉运行状况,能够随时进行手动、自动、串级三种控制方式的无扰动切换。

  4、解决Y2K问题。

  二、系统设计

  用K

P工业控制机替换原系统操作站,用力控组态软件替换原来的INTOUCH5.1软件,从根本上解决Y2K问题。

  硬件连接方法

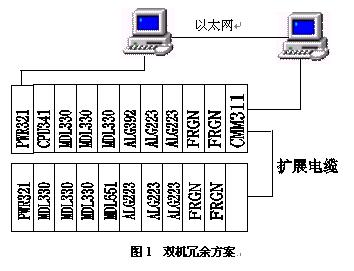

  保留原有的GE FANUC90-30 PLC可编程序控制器,利用其CMM311可配置口和电源模块SWP321分别与两台KP机连接。如图1所示。

力控组态软件在工业锅炉控制系统中的应用如图

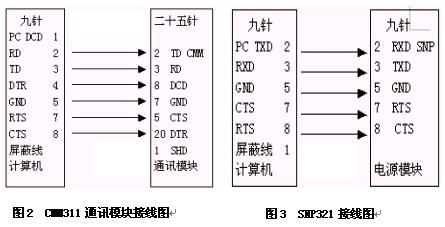

  其中:电源模块SWP321经SNP接口与1#操作站的RS232串口连接。SNP接口与RS232串口连接的方法见图2所示;而通讯模块CMM311则直接与2#操作站RS232串口连接,连接方法见图3所示。CMM311是专用通讯模块,它支持GE Fance CMM通讯协定、RTU(Modbus)通讯协定,以及SNP协仪等。

力控组态软件在工业锅炉控制系统中的应用如图

  双机冗余操作策略

  两台操作站中,一台作为主机,另一台作从机。当系统首次启动时,只有主机与PLC建立通讯,从机只有与PLC间的物理通讯链路CONTROL ENGINEERING China版权所有,但不与PLC通讯,从机通过主机读取PLC的数据,操作人员在从机上发出的控制命令也经主机下达给PLC。正常情况下,操作人员无论在哪个操作站上都能够正常操作,当从机发现主机出现故障时,便启动与PLC通讯的程序,由从机变成主机,同时发出系统报警,从而实现双机实时数据库的冗余热备用。

  三、软件设计说明

  操作站组态

  (1)报表打印

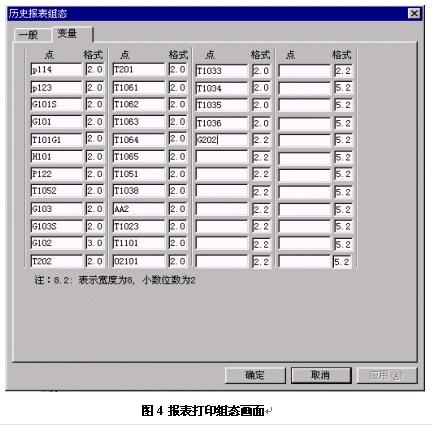

  利用力控组态软件中的"历史报表"工具,可以方便地实现报表打印功能。见图4所示。

力控组态软件在工业锅炉控制系统中的应用如图

  在"数据表"上可以设定报表打印的时间范围、时间间隔和时间输出的格式;点名是DB中的变量参数名,填写时必须和DB数据库中的变量相对应;格式是用来定义报表中数据长度和小数的位数,如5.2为5位字符长,小数点后有2位小数。

  (2)班组核算

  班组核算制是目前国内各企业普遍采用的一种经济管理方式。它是把实际生产中的有关参数取出来,然后按企业确定的核算公式进行计算,从而得到本班组一定时间内的经济效益。随着计算机控制系统的普遍应用,管控一体化的要求也日益增加,用数采系统得到的生产数据直接参与核算控制工程网版权所有,不仅消除了繁琐的人工计算过程和工作强度,而且极大地提高了管理水平。下面着重介绍在该系统中实现班组核算的一般方法。

  班组核算是根据送出的蒸汽数量、消耗的煤、油、水等数量,经过核算公式计算,得出一段时间内的经济效益及各岗位的费用支出,然后根据用户的要求定时打印班组核算表,并利用数据库DB把相关参数保存起来。极大地方便了企业对生产的监督。

  例如锅炉控制系统部分的班组核算公式为:

  本班有上煤时:

  耗煤量=上煤量-[交班(存煤量+存粉量)-接班(存煤量+存粉量)]

  本班没有上煤时:

  耗煤量=接班(存煤量+存粉量)-交班(存煤量+存粉量)

  单位成本值:

  单位成本=(煤耗量*单价+耗电量*单价+除盐水耗量*单价+瓦斯消耗量*单价+耗油量*单价+耗天然气量*单价+耗风量*单价+耗气量*单价+折旧+工资+低值易耗+耗液态烃量*单价+材料消耗+工资附加费+财产保险+劳保)/总发汽量;

  贡献毛利值:

  贡献毛利=总发汽量*(蒸汽单价-单位成本);

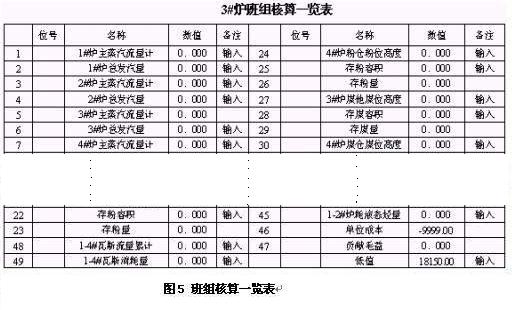

  从以上几个公式可以看出,这样直接可以看到本月的贡献毛利,从而得到实际的经济效益。如图5所示。

力控组态软件在工业锅炉控制系统中的应用如图

  四、PLC控制算法设计

  锅炉设备是一个复杂的控制对象CONTROL ENGINEERING China版权所有,主要输入变量是负荷、锅炉给水、燃料量、减温水、送风和引风等;主要输出变量是汽包水位、蒸汽压力、炉膛负压、过剩空气等。因输入变量与输出变量相互关联,如果蒸汽负荷发生变化,必将会引起汽包水位、蒸汽压力和过热蒸汽温度的变化。所以说锅炉是一个多输
