基于ADV202的嵌入式视频压缩系统软硬件设计

2007.06.17阅读 2225

  摘 要:ADV202美AD公司开发的实时JPEG2000编解码芯片。介绍了一种基于ADV202芯片的嵌入式视频压缩系统,该系统把PAL/NTSC制式的视频信号压缩为JPEc2000标准的视频码流输出www.cechina.cn,具有广阔的应用前景。重点讨论了系统硬件电路设计及软件流程设计。

  关键词:JPEG2000 ADV202嵌入式视频压缩

  国际标准化组织ISO和国际电信联盟ITU于2000年12月正式推出了JPEG2000标准,该标准采用以离散小渡变换为主的多解析编码方法,具有许多优良的特性,然而一直未获得广泛的应用。AD公司于2004年推出了能实时压缩和解压缩高质量运动图像和静止数字图像的JPEG2000编解码芯片ADV202。本文基于ADV202设计一个完整的嵌入式视频压缩系统控制工程网版权所有,其中包括硬件电路设计和软件流程设计,该系统具有USB接口,支持热插拔,无需主机控制。

  1 ADV202芯片介绍
  ADV202是美国AD公司新近推出的一款用于视频和高带宽静止图像压缩的单片IPEG2000(ISO/IECl5444-1图像压缩标准)编解码芯片,是当今市场上惟一具有实时压缩和解压缩标准(SD)视频信

号和高清晰度(HDTV)视频信号的芯片,专利的空间高效递归滤波(SURF)技术使其具有低功耗和低成本的小波压缩。它提供的专用视频接口可以无缝连接到删ITU.R-BT656CONTROL ENGINEERING China版权所有,SMPTE125M、SMPTE293M[525p]等标准的数字视频接口,灵活的异步SRAM风格的主机接口允许无缝连接到大多数16/32位的微控制器和ASIC器件。

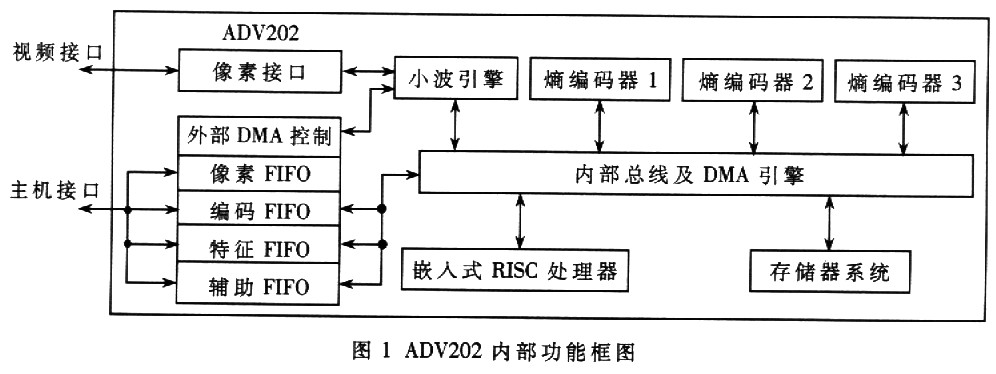

  ADV202的内部功能框图如图1所示,输入的视频或图像数据进入视频接口后经过解交错传输到小波变换引擎中。在小波引擎中,每帧图像或每个图块通过5/3或9/7滤波器分解成许多子带,生成的小波系数写入内部寄存器中。熵编码器将图像数据编码为符合JPEG2000标准的数据。内部DMA引擎提供存储器之间的高带宽传输以及各模块和存储器之间的高性能传输。内部FIFO提供像素数据、码流数据、特征数据和辅助数据的存储空间,既可由外部主机通过标准地址读写周期直接访问,也可以采用DREQ/DACK协议通过DMA方式访问或专用硬件握手机制访问。主机接口提供16/32位的控制总线和8/16/32位的数据传输总线,用于对内部寄存器的配置、控制和状态传递以及压缩数据流的传输。

基于ADV202的嵌入式视频压缩系统软硬件设计如图

  2 视频压缩系统硬件设计
  2.1 系统硬件整体构架

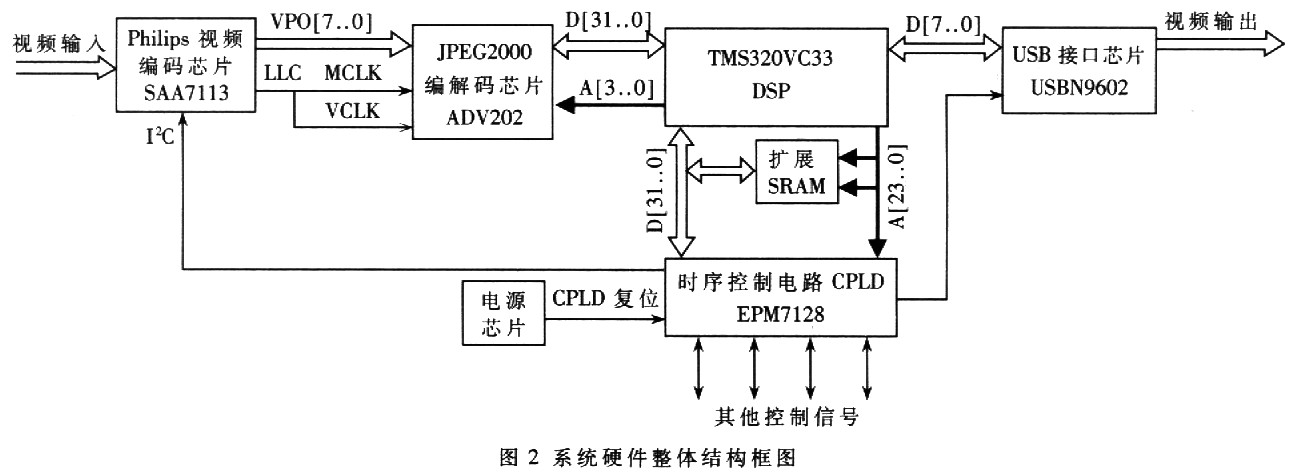

  系统硬件整体框架如图2所示,来自电视机或摄像机的单路PAL/NTSC制式的视频信号,经过SAA7n3编码为SAV/EAV模式、ITU.R—BT656 YUV4:2:2格式(8位)的视频信号,由VPO[7..0]传输到ADV202的视频接口。在ADV202内部,视频信号经过硬件编码产生.jp2格式的视频信号,由主机接口D[31..0]输入到TMS320VC33 DSP。经DSP压缩后的视频信号由USB接口芯片USBN9602转换后通过USB口输出。另外,DSP还通过数据总线D[31..O]和地址总线A[3..]对ADV202内部直接及间接寄存器进行配置,加载ADV202编码模式所需的固件(由AD公司提供),对ADV202编码数进行设置。USB口只作为压缩数据流的输出口,由DSP完全控制。

基于ADV202的嵌入式视频压缩系统软硬件设计如图

  2.2 DSP小系统
  出于对系统易实现性和性价比的考虑,DSP芯片选择Ⅱ公司的32位高性能数字信号处理器TMS320VC33。TMS320VC33工作在75Mlk主频时,运算能力可达150MFLOPS,可以访问的总存储空间为16M×32bit,程序空间、数据空间和I/O空间都包含在整个16M×32bit空间中,且统一编址。片内提供了34K×32bit SRAM控制工程网版权所有,考虑到系统处理对象是视频信号,要求较大的程序空间和数据空间,片内RAM通常不能满足系统要求,因而在DSP片外要进行存储器扩展。

  DSP外部扩展了两片CY7C1041V33 (256K×16bit)SRAM和1片SST39VF400A(256K×l6bit)FLASH。两片CY7C1041V33按照数据位扩展方式扩展成为256K×32bit的数据存储空间,用于存储压缩后的视频数据。DSP工作在微计算机/引导模式(MCBL/MP=1)下控制工程网版权所有,SST39VF400A用于存储DSP的引导程序。

  2.3 系统时序控制电路
  系统时序控制电路由一片Altera EPM7128 CPLD芯片构成,完成的主要功能有:
  (1)将DSP通用I/O引脚信号XFl、XF0扩展为I2C总线所需的SCL、SDA信号,完成DSP对SAA7113的初始化设置;
  (2)产生ADV202的片选信号CS和复位信号RESET,将DSP的读写信号R/W扩展为ADV202的读信号RD及写
