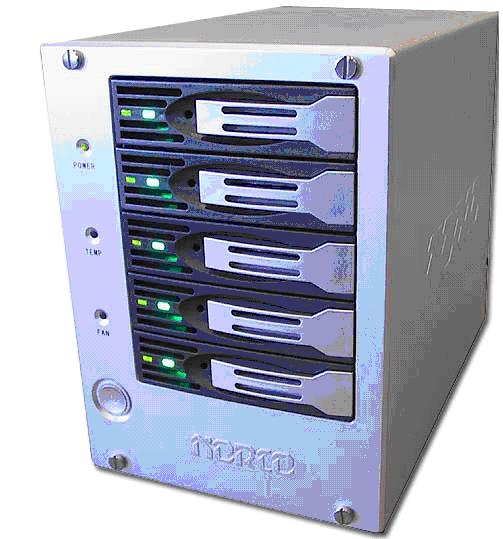

华北工控去年发布了DS－500，在其铝质的机箱里配置了5个可支持热插拔的SATA硬盘盒。供电部分由一个内置180瓦的电源完成，一个92mm的风扇很好地解决了系统的散热问题。

　　图1

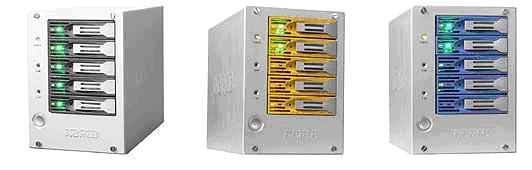

　　每一个SATA硬盘盒都有一个绿色的LED、工作状态指示灯和一个自动锁柄。一根31"长的eSATA数据线用来连接数码库和NORCO－4618（一个含有4个PCI－X接口的适配卡，随DS－500附送）。数码库的尺寸为11.5"长，9.5"高，6.9"宽。没有安装硬盘的情况下，DS－500重量为13.5 磅，装上硬盘之后，重量约为20 磅。适用于苹果机、Windows或者Linux系统的电脑。如果你直接和华北工控公司定购，你还可以选择硬盘盒的颜色（蓝色或者黄色）。

　　图2

　　系统运行需求

　　苹果机、Windows或者Linux的运行环境

　　支持Mac OS X 10.4.或者更高、Windows 和Linux

　　最大支持5个SATA 3.5"硬盘

　　一根PCI或者PCI-X插槽

　　产品包装物件清单

　　DS－500机箱

　　5个3.5"硬盘盒

　　安装螺丝

　　1把螺丝刀

　　电源线

　　1根31" eSATA数据线

　　1个NORCO-4618 ESATA RAID卡

　　1张带有驱动程序和客户使用指南的光盘

　　机箱后部连线

　　图3

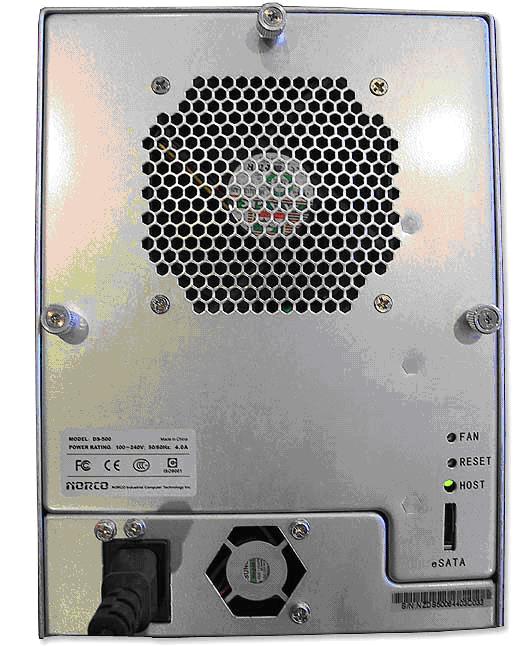

　　华北工控DS－500机箱后部的左下角有一个电源接口。在其右侧CONTROL ENGINEERING China版权所有，有一个40mm的小电源风扇。机箱后部有三个翼形螺钉www.cechina.cn，可以方便拆卸后面板更换风扇。在右下角，有一个eSATA的接口，内置的Sil－3726 SATA接口底板允许5个硬盘共用一根eSATA数据连接线。当机器运行的时候，绿色的LED灯就会发光。还有一个复位键。92mm硬盘风扇将热风从机箱后部散出，同时通过前面硬盘盒的缝隙中吸进冷空气。

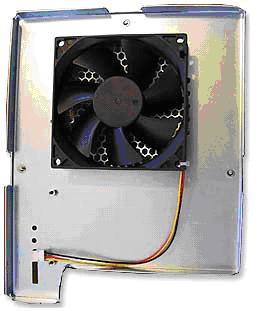

　　当我们移开DS－500的后面板就会发现面板上面用4个标准螺丝钉固定住的92mm风扇。一根标准的3Pin连接线可以方便用户有效的控制DS－500的散热性能。我希望以后所有这种平台的厂商都可以提供标准的3Pin连接线CONTROL ENGINEERING China版权所有，这样用户就可以很容易地通过升级系统的风扇来达到静音的效果。

　　图4

　　接口

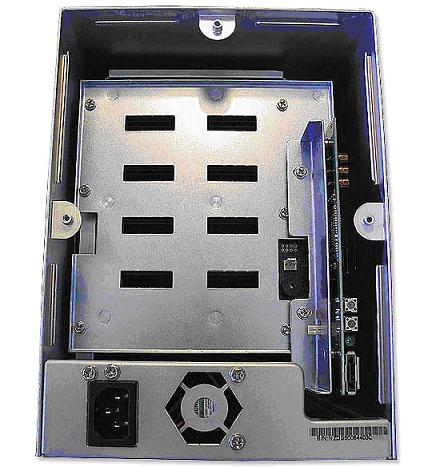

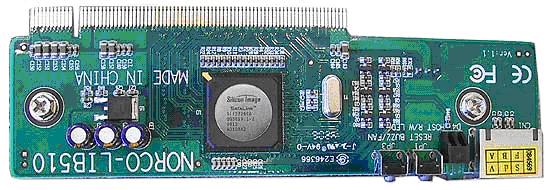

　　DS－500后面揭开以后，会发现一个很奇特的Sil－3726支架设计。Sil－3726底板插在一个立式的83Pin插槽中，这样可以将所有的SATA硬盘数据通过Sil－3726芯片来实现连接。当用户把eSATA数据线插入机箱后部的接口时，就可以将适配卡直接连接到Sil－3726卡。

　　图5

　　这是我第一次看到这种独特的用一个SATA底板实现互连的设计方案。这种方案的一大优点就是Sil－3726底板支架给底板提供了一个1.75"深的散热冷却环境。

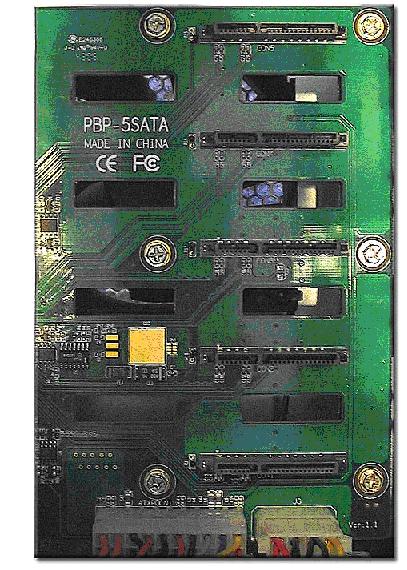

　　如果移开所有的硬盘盒，用户可以看到DS－500里面的SATA底板。因为硬盘盒都是插入式的，所以每个硬盘盒后端SATA连接端口都和底板相关连。

　　图6

图7

　　给DS－500供电的180瓦电源型号为ST-180FUB-05E，该电源还有一个40mm的Sunon风扇保证散热，噪音等级为27.5分贝。

　　硬盘托架

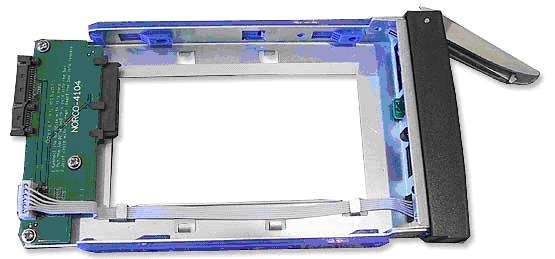

　　每一个华北工控的数码库都有自己独特的硬盘盒设计。这些硬盘盒都配有一个SATA底板，硬盘和这个底板侧连。这个支架提供了硬盘运行和工作指示灯的电路。

　　图8

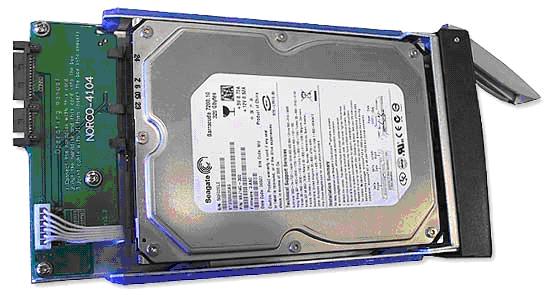

　　一旦硬盘被安装在硬盘盒中，它就可以用螺丝钉加以固定。当我安装一个硬盘之后，其实根本不用螺丝钉固定，就已经足够稳固了。但是处于安全考虑，大多数用户还是会用螺丝钉固定。

　　图9

　　当硬盘安装好以后，硬盘盒就可以插入到机箱中。只要轻轻地将硬盘盒推进，就可以完成这一任务。而且硬盘盒会被自动锁住。

　　图10

　　要从DS－500中抽出硬盘盒www.cechina.cn，只需螺丝启捅一下自锁手柄下方的小孔。你会听到轻微的"咔嚓"声，硬盘盒上面的锁解开了。然后你可以拉开自锁手柄就可以抽出硬盘盒。

　　设计

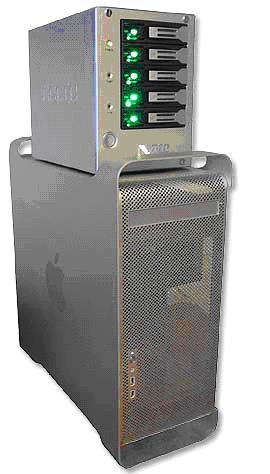

　　DS－500的外观设计和苹果机或者PowerMac G5很匹配，特别是铝质的机箱。硬盘工作指示灯能够实时反馈硬盘的工作状态，用户可以很直观地看到哪一个硬盘在数据传输。我习惯把数码库搁置在PowerMac G5的上方控制工程网版权所有，DS－500能在这个位置工作的很好。电源开关设置在前面板很方便接触到的位置，5个硬盘盒可以轻易的插入或者打开。

　　图11

　　因为DS－500比较便携、尺寸很小，所以通过电源开关、报警器以及绿色的硬盘工作指示灯的设计使得DS－500的时尚设计更加具备高品质、高科技。易插易用的硬盘盒提供了一个外接SATA硬盘的灵活方案。因为DS-500 足够小，所以即使在装满硬盘的情况下，它都可
