电力监测和管理

作者:翻译,袁源2007.01.23阅读 5344

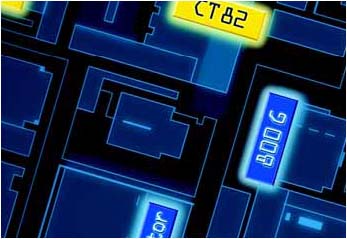

图1能源管理系统软件可以提供一个如摘录所示的信息总览界面此界面是由TomRybarczyk基于ABBPowerRichsystem开发
图1:能源管理系统软件可以提供一个如摘录所示
的信息总览界面,此界面是由Tom Rybarczyk 基
于ABB Power Rich system 开发。

  由于电力服务在质量、可靠性和诊断方法等方面迫切需要改进,因此Merck公司在位于新泽西洲Rahway的研发生产工厂内投资建设了一套电力管理系统。作为美国国家环保局年度能源合作伙伴,Merck公司计划到2008年底减少25%的能源消耗。而Merck公司已经感受到采用电力管理系统带来的诸多好处。
  ■ 通过消除预定的闲置监控节省技术员的时间。
  ■ 数据自动采集系统不但节约了时间,而且还能防止数据输入的错误。
  ■ 大型设备试车时间从以前的4或5天缩减到2天。
  ■ 小型设备更容易安装。
  ■ 由于信息实时性提高CONTROL ENGINEERING China版权所有,发现并检修故障的效率大大提高,因此设备的维护及停机时间也得以缩短。
  这些才刚刚开始。
  “我们目前并没有利用系统全部的信息使其满负荷运作。”Merck制造业计算机系统高级自动控制工程师Dan Fabiani说:“我们已经开始对预期负载和消耗进行预算,将节省下的来的能源存储起来,以便再

次利用。”
  良好的连接性能
  这个计划早在六年前就由一家制药公司启动www.cechina.cn,该公司成立于1891年。
  随着世界各国对于能源问题越来越关注,能源监管的好处现在愈加体现出来了,越来越多的设备采用3000型电力管理系统,操作现场的管理控制与数据采集功能更新换代以配合电力管理系统的使用。Merck公司选择的数据采集和监视控制系统工具是ABB公司的Power Rich System,并且结合了OSIsoft的PI系统。Fabiani是整个系统的负责人,管理着能源监管系统和设备电源集散控制系统。
  Fabiani称这种能量监管系统能可以同时监测100个以上的综合建筑群的电力系统。大约550台设备可以连接到两台冗余服务器上,通常大约可以安装200,000个I/O点,。如果有需要的话还可以扩展更多的点,可以连接制造生产设备,研究设备,办公楼设备,仓库设备控制工程网版权所有,电站设备等。站点当前的能源需求来自(生产)现场的研究、制造和管理办公(设备),而这些需求由现场蒸汽机组、公用电力设备和Merck自己的发电设备予以满足。在所有生产过程中,Merck公司尽力满足常规需求,同时确保遵循现行良好生产规范(cGMPs)。
  供与求
  很多电力公司建议他们的客户在用电高峰期节约用电。比起去现货市场购买电力,公司这种做法要合算的多。类似Merck公司的设备能够对能源使用进行精确监管,使(工厂)与电力公司签订最合理的能源(使用)合同,Fabiani说。这种技术同时也能让(生产)现场通报主管处是否需要或何时需要在用电高峰期进行让电。如道渣更换、动景拍摄照明、高效发动机及其它省电措施同样被首先运用于最需要的地方。
  随着引入的双重26.4kV环路总线让负载电压提高至480V,电力管理系统会不断地与连接设备进行通讯,搜集能量信息,如有功功率、视在功率、无功功率,功率因数,电压、电流,波形等。所有的设备保护和监测信息都能在服务器和操作人员的控制台上显示,而一旦出现紧急情况或者有故障发生控制工程网版权所有,系统会自动向管理人员报警。

图2ABB公司的PowerRichsystem系统能直观地看到系统设备连接的概况图3点击一个设备后会显示由PowerRich系统监控的附加信息比如电流…
图2:ABB公司的Power Rich system 系统能直观地看
到系统设备连接的概况。

图3:点击一个设备后会显示由Power Rich系统监控的
附加信息,比如电流,电压,功率和这台GE Multilin 功
率品质表的相关需求。

  功率源除了26.4kV的线馈电压以外,还包括2个5MW的发电机,1个10MW的发电机和4个250kW的微型涡轮。这些发电机不足以供给整个现场所需的能量,但足够在电力中断时继续保持蒸气生产在线工作。
  2005年底,Merck公司在Rahway现场建筑的屋顶上安装了新的发电设备(包括Fabiani办公室所在的28号楼),装置包括了一个500kW的屋顶太阳能发电机。此外,在过去的4年中控制工程网版权所有,Fabiani所在的楼使用了一个200kW的氢燃料电源,基本上电力方面已经可以自给自足,同时并不产生任何污染气体。

  技术总结:能源管理
  最终用户的较早介入可以在以后的项目过程当中节省时间,对于任何项目都是如此。
  “Merck是为数很少的、愿意在设计阶段就介入项目的用户之一,这种作法使得项目调试更加容易,”ABB公司的Geoffrey Patton说道,他是Merck公司项目Power Rich系统的设计者以及通讯和项目工程师。
  Merck项目用到了下列特点:
  ■ 采用一张安装CD来提供系统升级,通过电话来提供升级帮助。
  ■ 可以使用各种第三方软件工具通过网络传送本地更新。
  ■ 安全取决于使用标准微软程序安装的系统。
  ■ 画面显示
