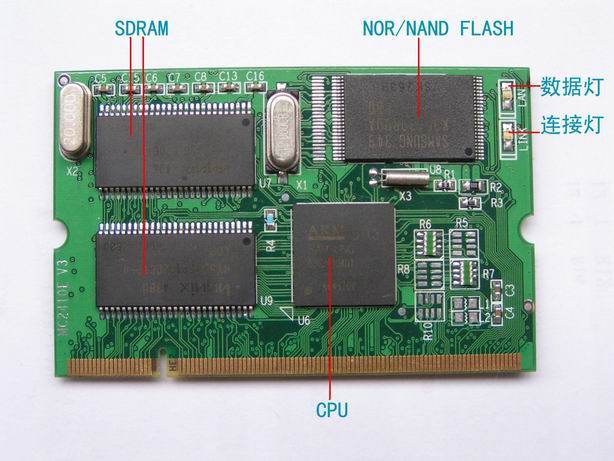

核心板

　　MC2410E核心板采用6层板设计，面积为6.78cmX4.32cm，通过200PIN DDR SDRAM接口将所有资源引出。核心板走线经过精心的优化，稳定可靠。同时还具有高度集成和可配置性强等优点：板上集成了CS8900A 10M以太网卡芯片和UDA1341TS音频芯片CONTROL ENGINEERING China版权所有，简化了扩展板的设计www.cechina.cn，为用户的二次开发节约了宝贵的时间和精力；核心板的FLASH和SDRAM可以根据用户的需要自由配置CONTROL ENGINEERING China版权所有，FLASH可以选择容量为1M、2M、4M的NOR FLASH或者8M、16M、32M、64M、128M的NAND FLASH，SDRAM的容量可选择为16M、32M、64M、128M字节www.cechina.cn，同时板上集成的以太网功能和音频功能也可自由选择，当不选择板上集成以太网功能或集成音频功能时，该功能相关的所有引脚将通过接口引出www.cechina.cn，用户可根据自己的实际需要在扩展板上实现。核心板供电电压可选择为5V或者3.3V。正由于MC2410E的高度灵活性，从而使之可以满足用户从低端到高端的各种需求。


点击看原图
